ZZTOP乐队金属立体徽标结构设计

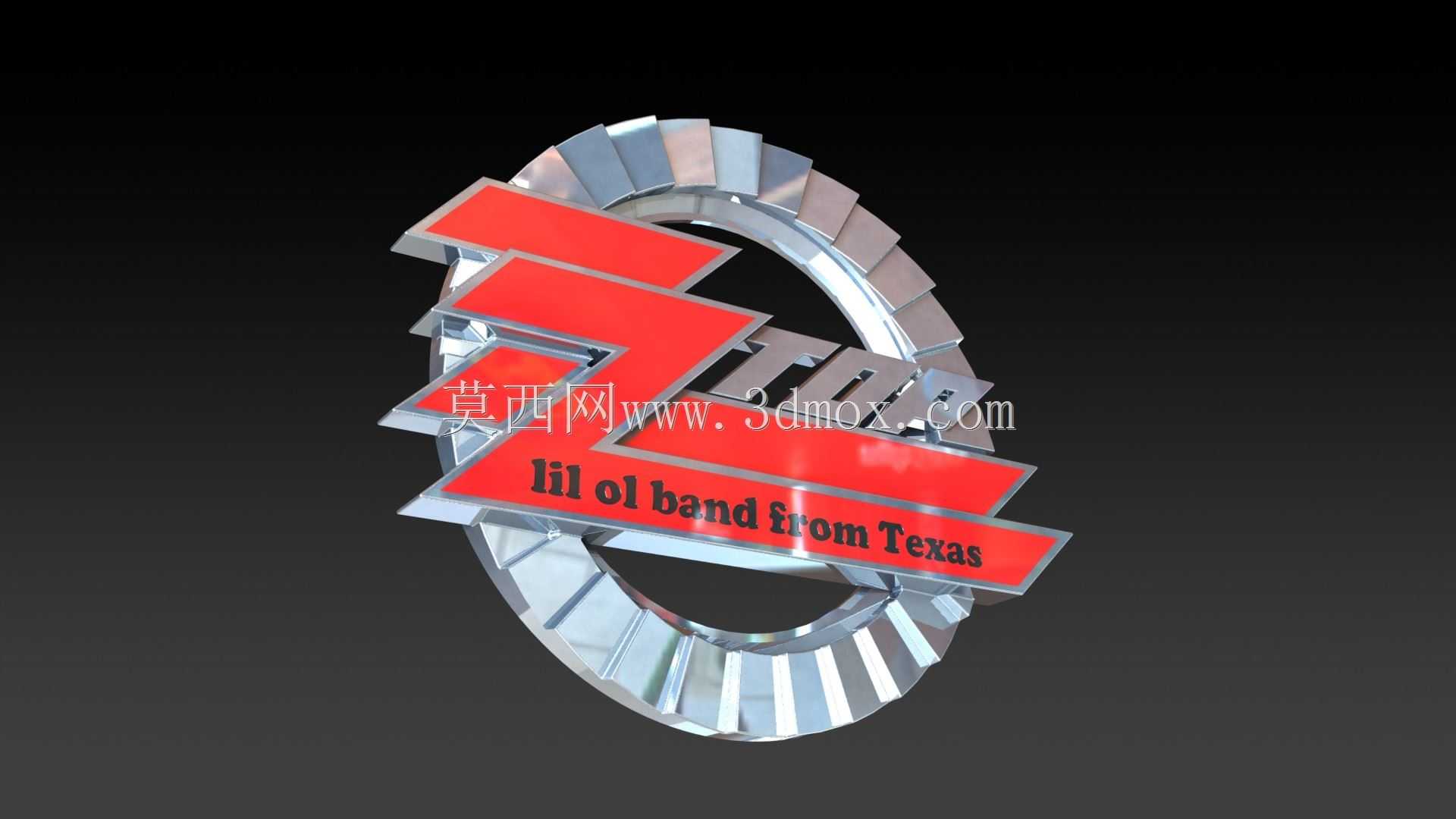

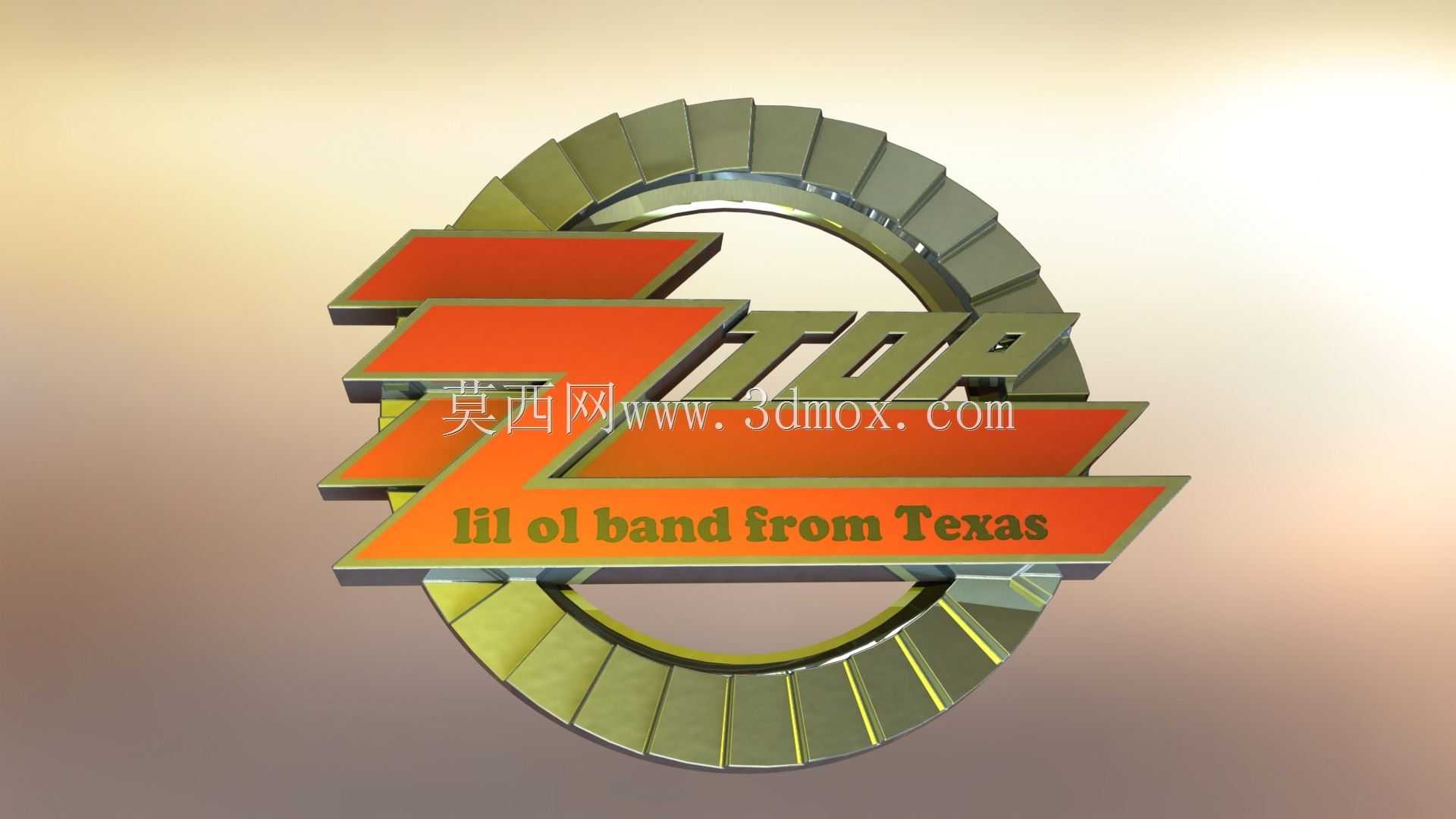

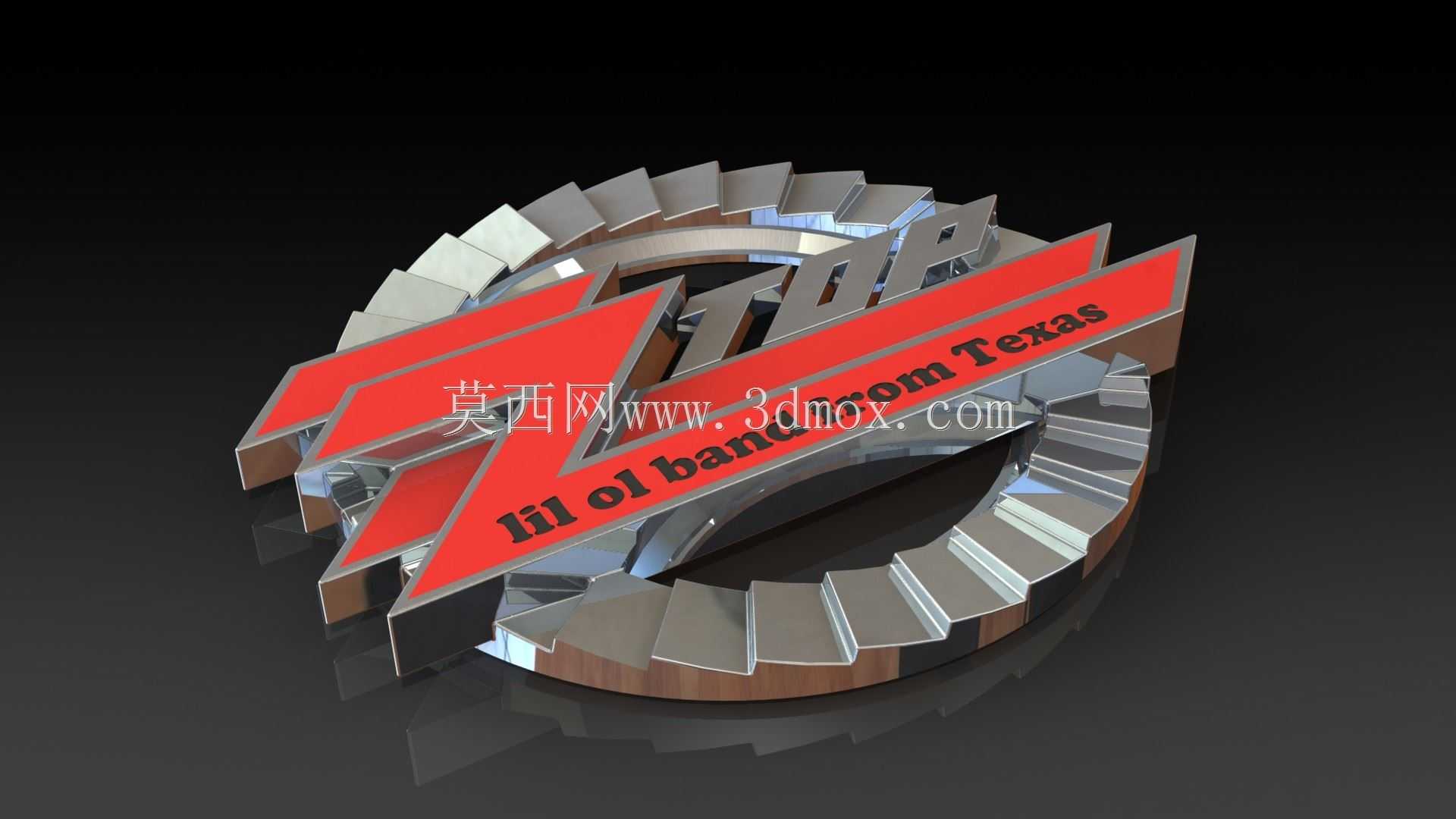

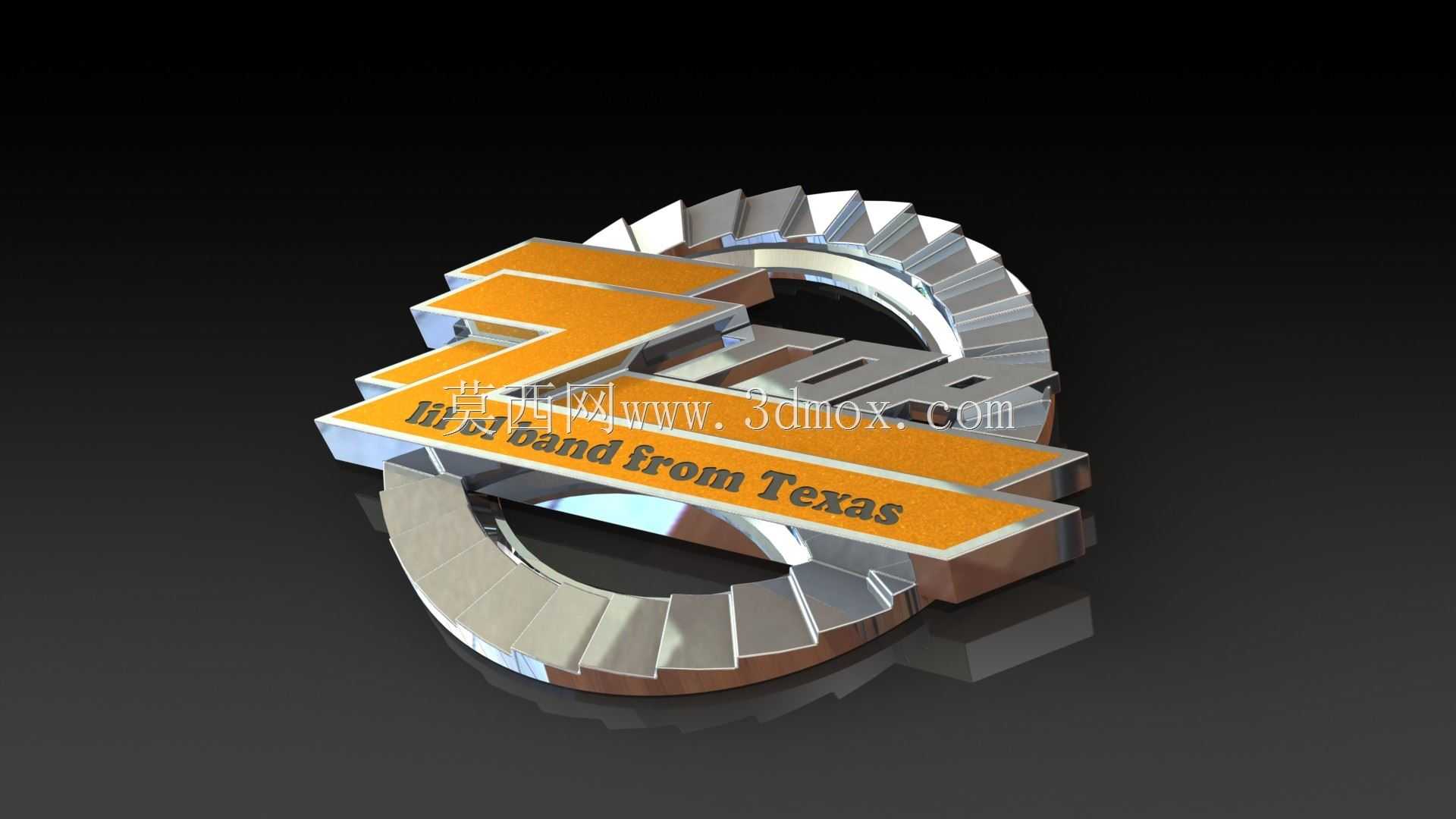

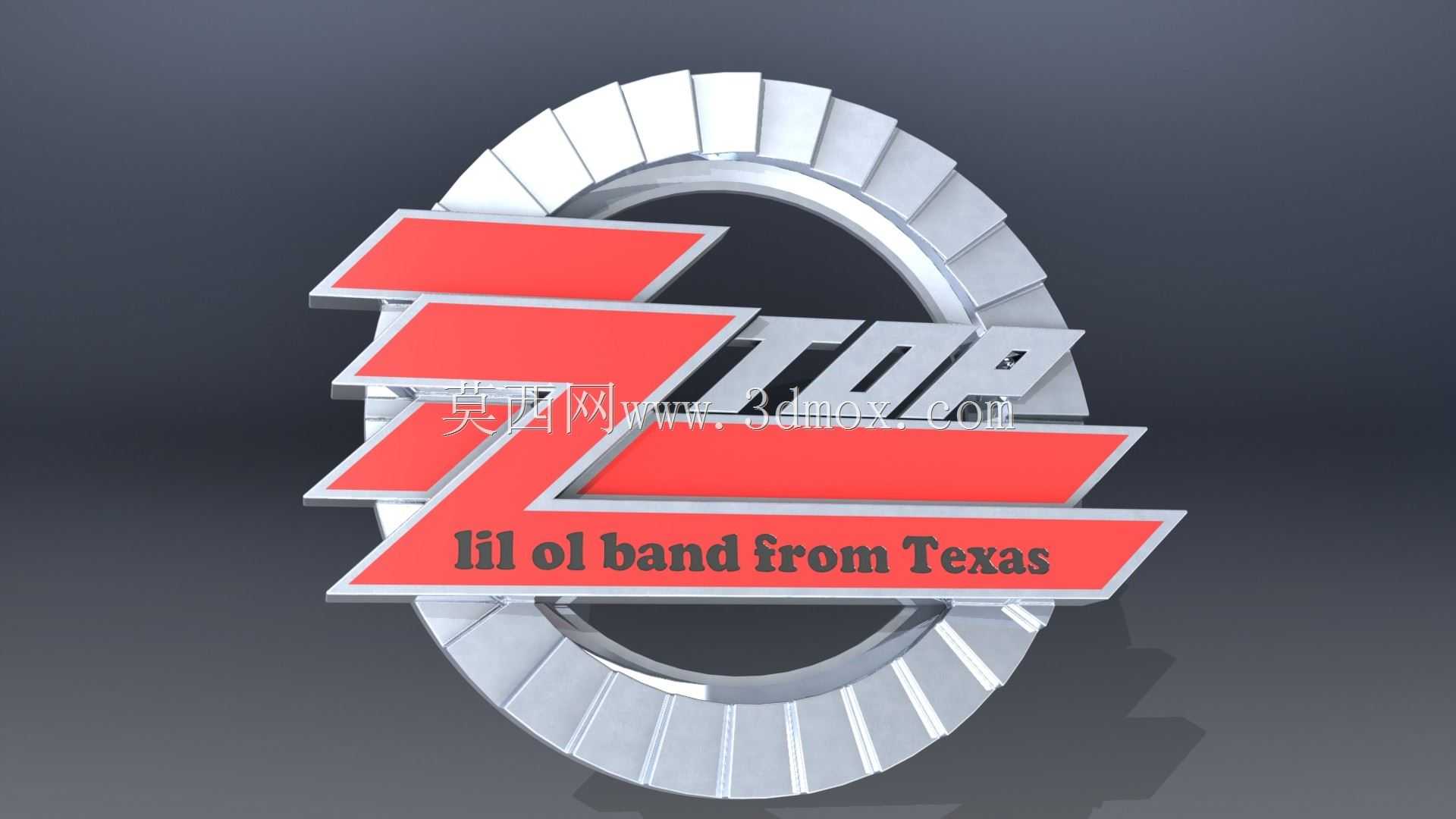

　　这款立体金属徽标结构，核心应用场景集中在主题空间装饰、文创周边实体制作、品牌线下活动视觉陈列领域，区别于常规平面印刷标识，其采用全三维立体化结构设计，可直接通过数控铣削、金属3D打印或者精密铸造工艺完成实体加工，安装后具备极强的视觉冲击力与质感表现。从结构设计思路来看，整体采用分层嵌套的组合式结构，外围是带周向均匀齿形结构的环形基座，齿形采用等距梯形截面设计，每个齿的拔模角度控制在3度，既满足金属铸造工艺的脱模要求，也能在光线照射下形成连续的明暗渐变层次，强化环形结构的金属厚重感。环形基座的内圈设置有下沉式安装槽，槽深为整体厚度的三分之一，用于嵌装中部的红色标识面板，嵌装结构采用过盈配合加侧边点胶固定的方式，无需额外外露紧固件，

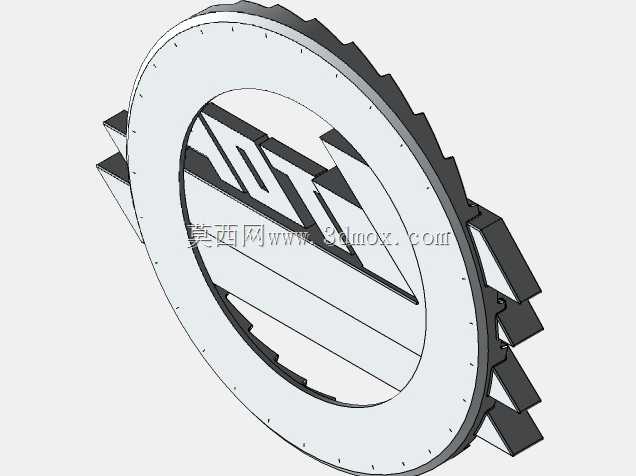

　　保证外观面的完整流畅。中部的红色标识面板采用折线形立体造型，整体为双Z形叠加的斜向布局，面板边缘做了0.5mm的圆角钝化处理，避免加工和安装过程中出现锐边割手的问题，面板表面预留0.2mm深度的文字蚀刻槽，可直接填色形成清晰的文字标识，文字线条宽度控制在0.8mm以上，满足精密铸造或者激光蚀刻的最小加工精度要求，不会出现字迹模糊或者断笔的问题。从安装边界尺寸来看，整体环形基座的外径控制在300mm规格时，整体厚度为45mm，背部设置有四个均匀分布的M6内螺纹安装孔，孔位距离中心的半径为110mm，可适配常规墙面挂装、展台立装的安装需求，安装孔周边做了2mm深度的沉台设计，安装后固定螺丝的端面不会突出徽标背部平面，

　　保证安装后徽标与安装基面完全贴合，不会出现翘边或者缝隙不均的问题。结构设计过程中，针对不同加工工艺做了适配性调整，若采用数控铣削加工，环形基座的齿形根部预留R1的过渡圆角，减少铣削加工时的应力集中，同时降低刀具损耗；若采用精密铸造工艺，整体壁厚控制在3mm以上，避免铸造过程中出现浇不足或者冷隔缺陷。徽标的环形基座与中部面板采用不同的表面处理工艺，基座部分采用拉丝镍或者镀铬的金属质感处理，中部面板采用哑光红烤漆或者阳极氧化红色处理，两种材质质感形成强烈对比，进一步强化标识的视觉识别度。在实际使用场景中，这类立体徽标除了固定安装使用外，也可通过调整尺寸比例，缩小至80mm外径规格，搭配背部的磁吸结构或者别针结构，制作成胸针、

　　冰箱贴等文创周边产品，此时整体厚度可压缩至8mm，边缘做全圆角处理，提升日常佩戴或者使用的安全性。结构建模过程中，所有曲面均采用G2连续过渡，没有尖锐的几何突变面，既保证外观的流畅性，也能减少后续加工过程中表面抛光的工作量，降低实体制作的成本。针对户外使用的场景，结构设计时在环形基座的最低位置预留了直径2mm的排水孔，避免户外安装时雨水在结构凹槽内积存，造成积水腐蚀或者污渍残留，提升产品在户外环境下的使用寿命。徽标的整体重心经过校核，当采用壁挂安装时，重心与安装孔的中心连线垂直于安装基面，不会出现长期使用后徽标倾斜的问题，安装时仅需按照孔位在基面打好四个膨胀螺丝孔，即可完成快速安装，无需额外的支撑结构。
