教学演示用简易风向标结构设计

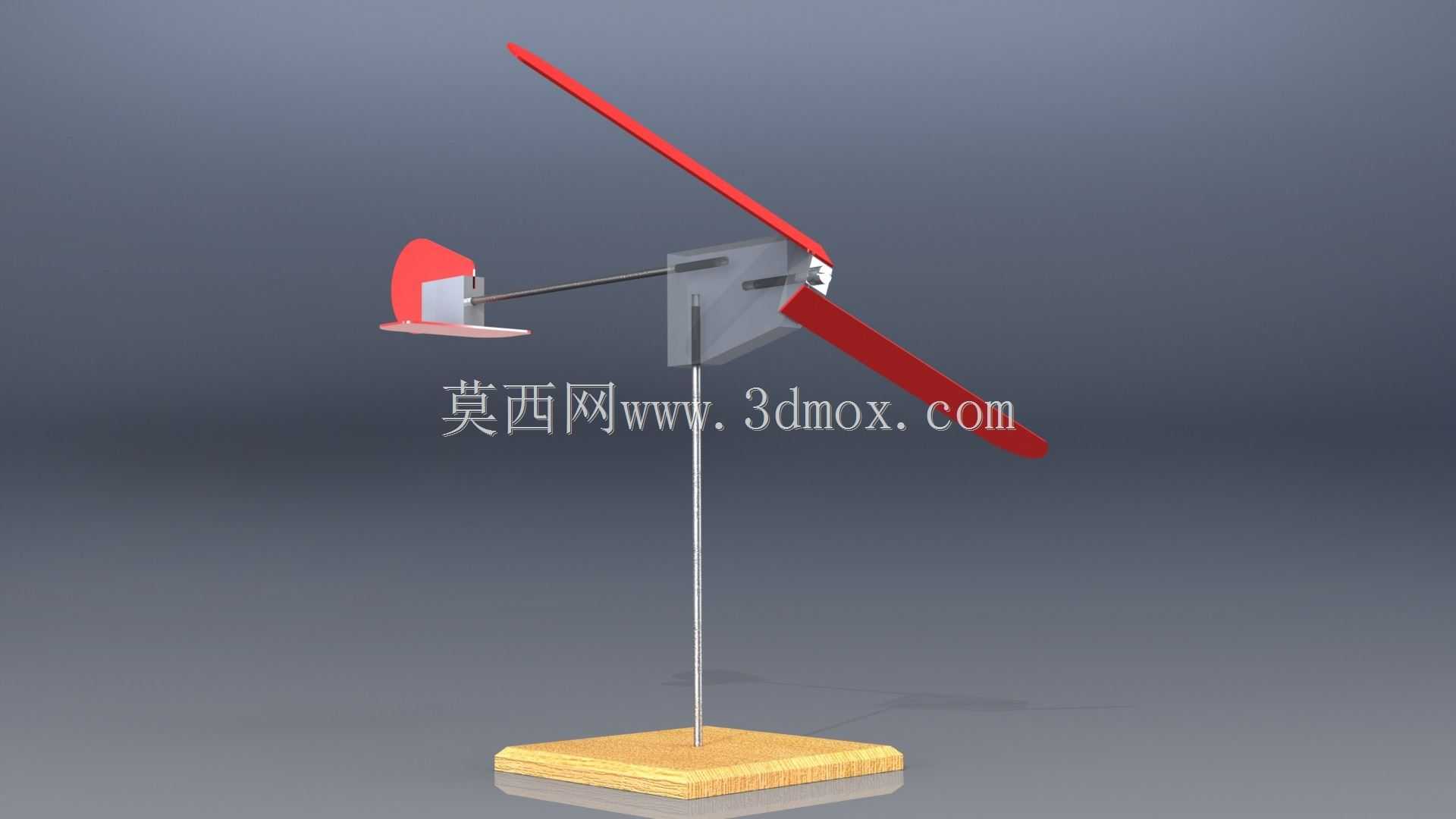

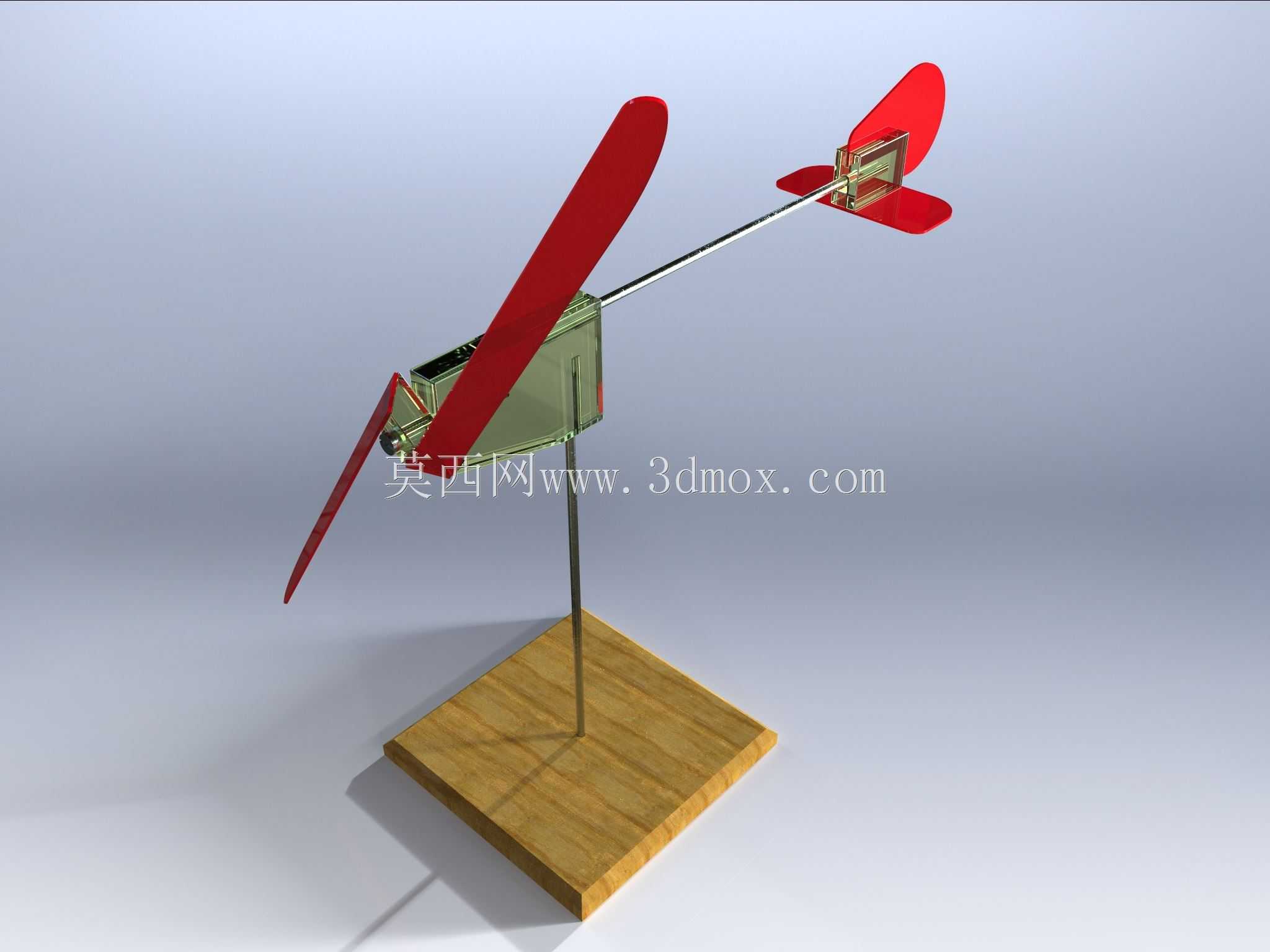

　　这款简易风向标主要面向中小学科学实验、技工院校基础机械结构教学场景设计，也可作为小型户外庭院的风向指示装饰构件使用，核心作用是直观指示实时风向，帮助使用者快速判断风的来向，在教学场景中可辅助讲解风的形成、受力平衡、转动副配合等基础物理与机械常识，在民用场景中可搭配庭院景观布置，提供直观的风向参考。从功能特性来看，该装置核心分为风动受力部分、转动支撑部分、固定底座三个模块，风动受力部分包含两组红色翼片，一组为布置在支架前端的长条形主风翼，另一组为布置在支架尾端的垂直尾翼，两组翼片在水平气流作用下产生力矩差，驱动整个水平支架绕中心竖轴转动，最终让尾翼始终对准风的去向、主风翼对准风的来向，实现风向指示功能。

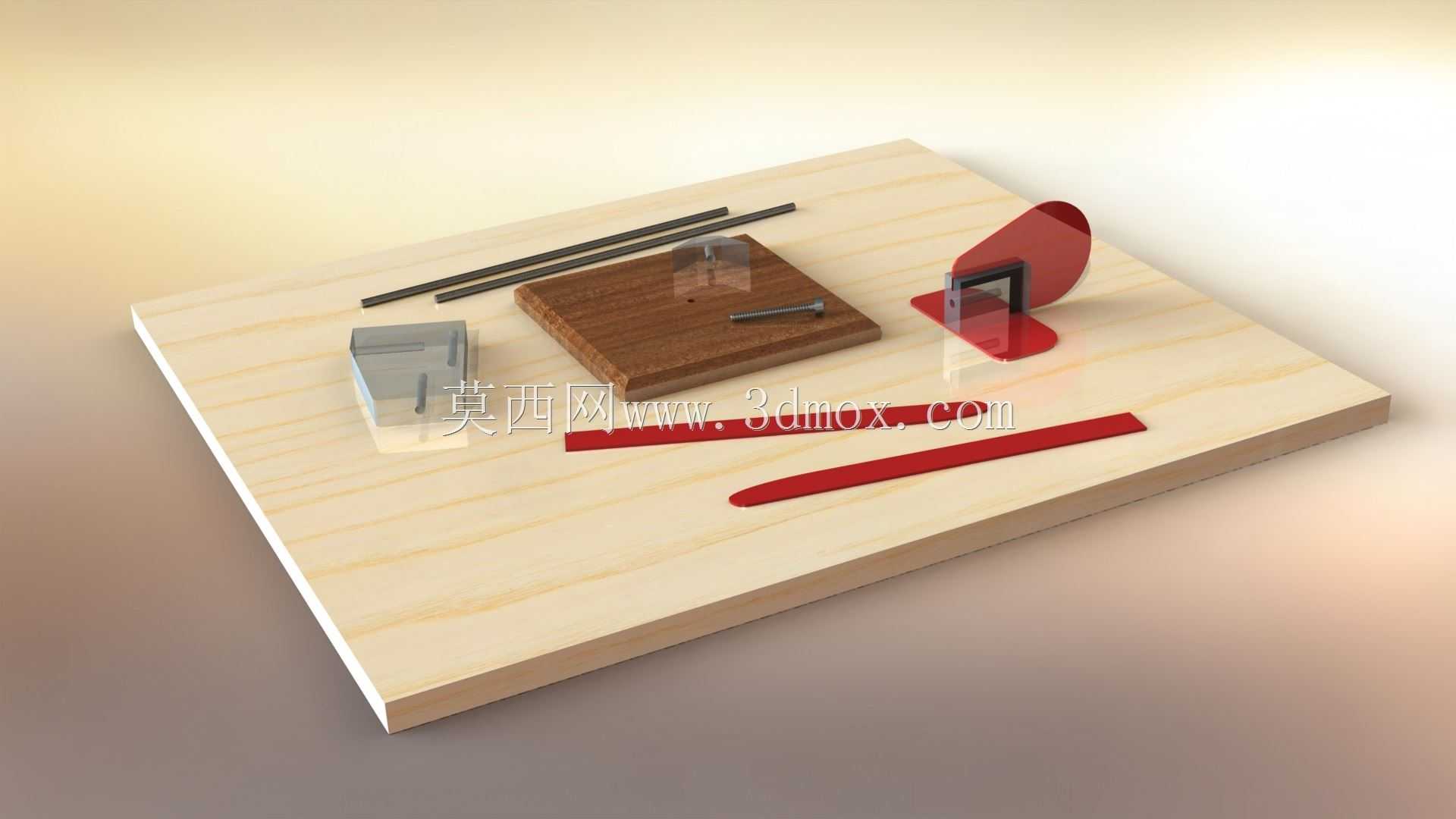

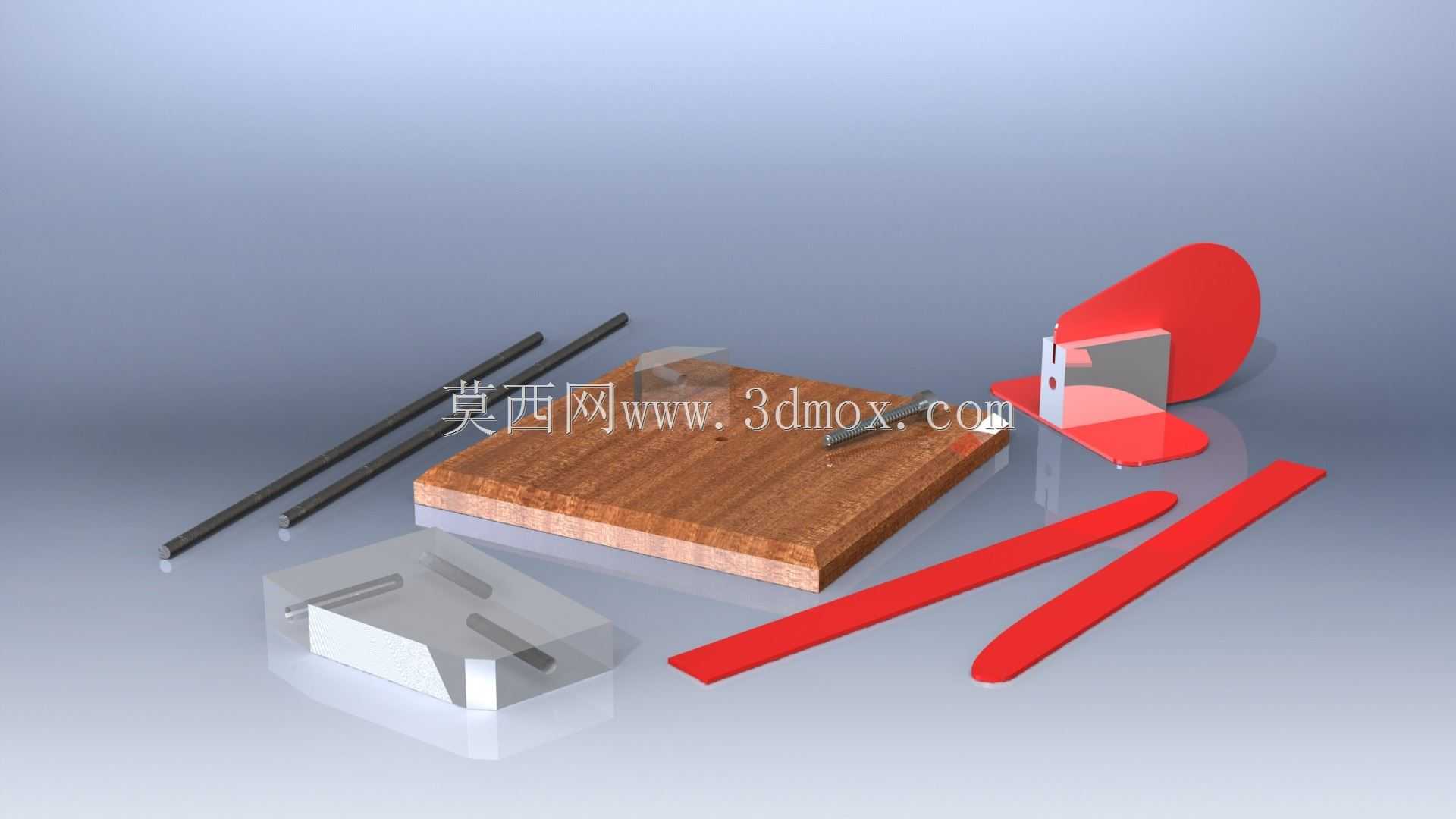

　　转动支撑部分采用细金属杆作为竖轴，与水平支架的配合位置预留了足够的转动间隙，除转动配合面外其余零件均采用粘接方式固定，避免多余紧固件带来的装配复杂度，降低手工制作的门槛。固定底座采用方形实木板材，重量足以保证整个装置在常规风力下不会发生倾覆，底座中心预留竖轴安装孔，竖轴与底座采用过盈配合加粘接的方式固定，无需额外的锁紧结构即可保证支撑刚度。设计思路上优先考虑手工制作的可实现性，所有非转动零件的连接均采用粘接工艺，不需要复杂的机加工工序，仅需完成翼片裁切、支架弯折、底座打孔几个简单工序即可完成装配，翼片采用轻质硬质材料制作，既保证足够的受风面积产生转动力矩，又不会因为自重过大导致转动阻力过高，水平支架的重心严格落在竖轴的中心线上，

　　避免偏心重力带来的转动卡滞问题，保证微风条件下也能灵活转动。从安装边界来看，方形底座的边长控制在常规手掌可握持的尺寸范围内，整体高度不超过300mm，水平支架的总长度不超过250mm，占用桌面或台面的面积极小，不需要额外的安装固定件，直接放置在平整台面即可使用，若用于户外固定场景，可在底座上预留两个安装孔，采用自攻螺丝将底座固定在露台、围栏等平整安装面上，可抵御常规的户外风力。翼片的倾斜角度经过反复调整，主风翼的倾斜角度既可以在气流作用下辅助产生稳定的转动力矩，又不会因为角度过大导致风阻过高造成装置抖动，尾翼采用垂直布置的平板结构，保证气流作用下的对风灵敏度，转动配合位置没有采用轴承等标准件，仅依靠金属杆与支架孔的间隙配合实现转动，

　　装配时仅需在配合面涂抹少量润滑脂即可降低转动阻力，长期使用后若出现磨损，仅需更换金属竖轴即可恢复转动性能，维护成本极低。在教学应用场景中，该装置可作为基础装配练习的载体，让初学者理解转动副的配合要求、重心配平的基本方法、粘接连接的工艺要点，不需要复杂的加工设备即可完成全流程制作，适合作为入门级机械装配实训的作业项目；在民用装饰场景中，红色翼片与木质底座搭配具备较好的视觉辨识度，转动过程流畅无卡顿，可作为兼具实用性与装饰性的小型户外装置使用。
