标准深沟球轴承三维结构建模作品

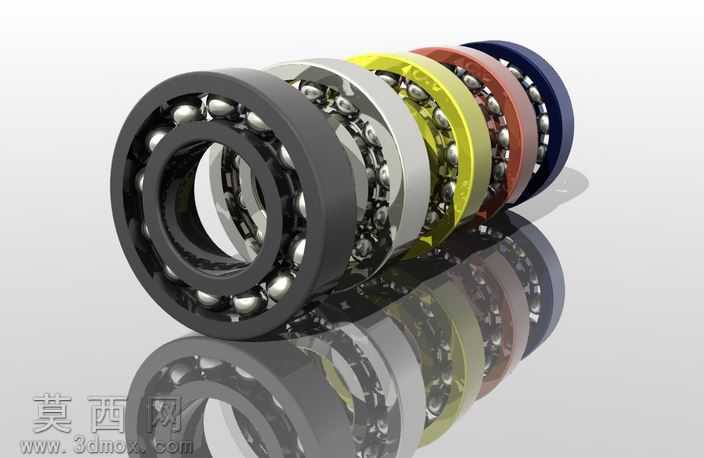

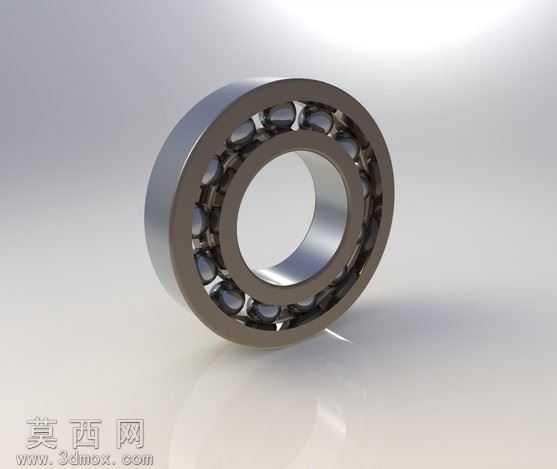

本作品为标准深沟球轴承的三维参数化建模成果，建模过程严格遵循滚动轴承的通用尺寸规范，还原真实轴承的结构比例与装配关系。建模初期先梳理轴承的核心组成结构，明确内圈、外圈、滚动体、保持架四大核心部件的尺寸关联，先绘制内圈的轴向截面草图，通过旋转凸台命令生成内圈基体，对内圈的滚道位置做精准的圆弧切除，保证滚道曲率与滚动体球面完全匹配，避免后续装配出现干涉问题。外圈建模采用同样的旋转生成逻辑，同步完成外圈滚道的曲面修整，保证内外圈滚道的同轴度公差符合设计要求。滚动体采用标准球形实体建模，按照轴承的额定载荷对应的钢球数量，沿轴承圆周方向做等距圆周阵列，保证每个钢球的球心均处于轴承节圆的圆周线上，相邻钢球的间隙符合保持架的兜孔间隙要求。保持架部分采用浪形冲压保持架的结构设计，先绘制单个兜孔的截面轮廓，通过拉伸、阵列、合并命令生成完整保持架实体，对兜孔边缘做圆角过渡处理，还原真实保持架的工艺特征，避免尖锐棱角的结构失真。材质设置上，内外圈与滚动体采用高碳铬轴承钢材质，调整材质参数还原轴承钢特有的银灰色金属哑光质感，对滚道接触面做轻微的粗糙度调整，区分加工面与非加工面的视觉差异；保持架采用冲压冷轧钢板材质，添加轻微的钣金冲压纹理，还原冲压件的表面质感。渲染阶段采用柔和的工业产品布光方案，通过三点布光突出轴承的环形结构层次，清晰展现滚道与钢球的配合关系，对模型边缘做轻微的环境光遮蔽处理，强化各部件的装配边界，让整体模型的结构辨识度更高。建模过程中全程校验各部件的装配间隙，保证内圈可相对外圈做顺畅的周向转动，钢球在滚道内的转动自由度符合真实轴承的运动逻辑，没有出现部件穿透、错位的装配错误，整体模型结构完整，细节还原度高，可用于机械结构演示、装配教学、设备虚拟装配等场景使用。
