高层办公楼单元式玻璃幕墙覆板构造设计

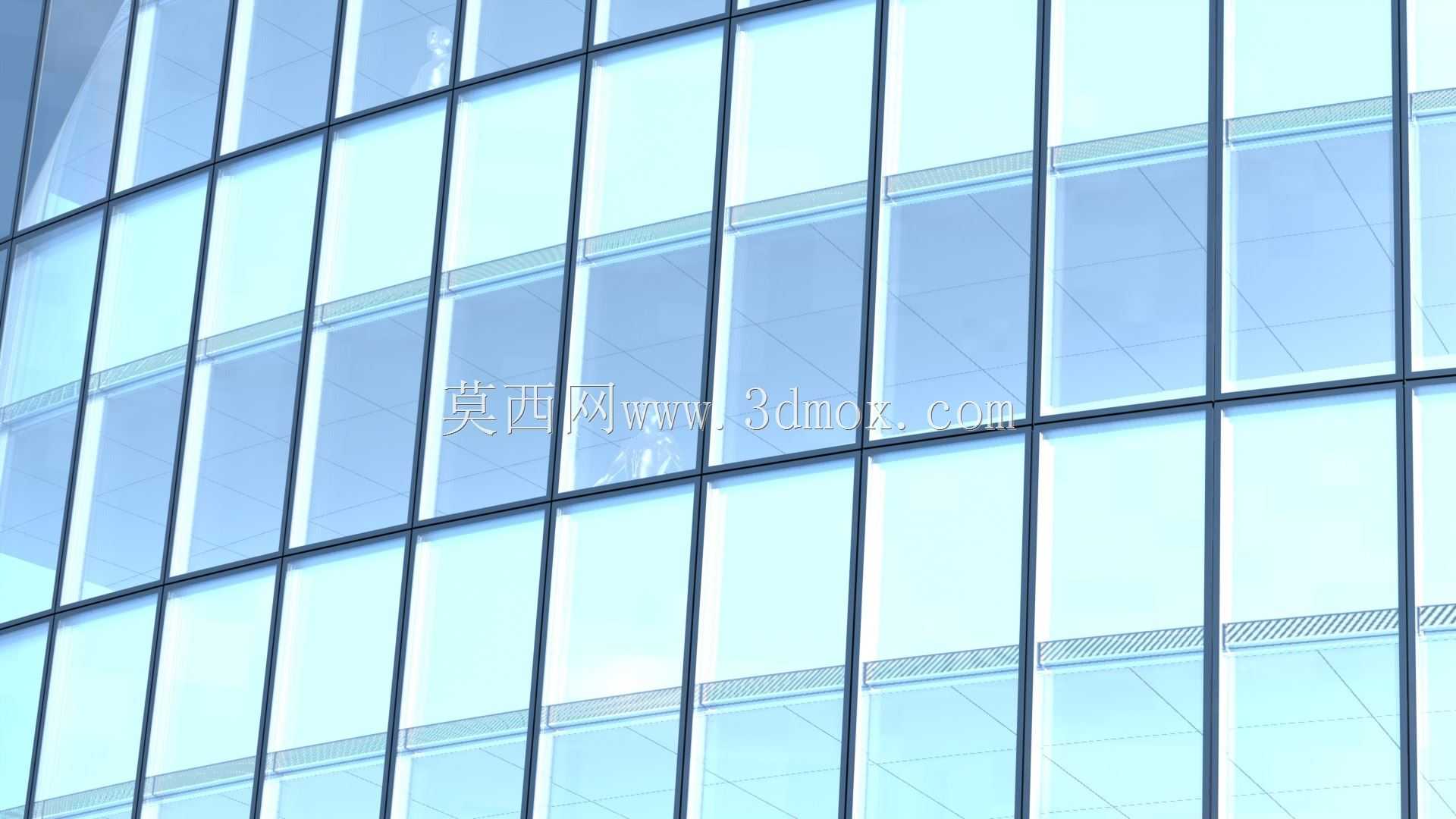

　　本次设计的幕墙覆板主要应用于超高层办公建筑的外围护结构场景，针对120米高度的办公塔楼外立面需求开发，适配高风压、高节能要求的城市核心区公建项目。整套覆板采用单元式模块化设计思路，单块面板的外形尺寸控制为1.25米宽、3.6米高，完全匹配常规超高层幕墙的分格模数，可在工厂完成整单元组装后运输至现场直接吊装，大幅减少高空作业量，适配装配式建筑的施工节奏。

　　从功能特性来看，该覆板属于气候墙类型的封闭空腔构造，整体腔体深度设置为200mm，这个尺寸是综合考虑结构受力、节能性能、安装空间后反复校核得出的：过薄的腔体无法预留足够的空气层厚度实现隔热效果，过厚则会增加型材用量与整体重量，给主体结构带来额外荷载，同时加大运输与吊装的难度。面板配置了整体式百叶窗结构，集成QRSS快速释放遮阳系统，这套系统的核心设计逻辑是降低后期运维的拆装难度，机械维护人员不需要复杂的专用工具，就可以快速拆卸百叶窗组件进行清洁、更换作业，解决传统幕墙遮阳构件拆装工序繁琐、高空作业风险高的痛点。

　　玻璃配置上采用单外窗格搭配三重玻璃单元的组合形式，腔体内采用干空气加压密封工艺，从构造根源上避免传统中空玻璃容易出现的内部冷凝结露问题，同时减少灰尘进入腔体造成的玻璃内表面污染，降低后期外立面清洁维护的频次。经热工性能核算，整板的传热系数U值可达到0.6，完全满足现行公共建筑节能设计标准中对高能耗建筑的围护结构热工要求，可有效降低建筑采暖、制冷阶段的能源损耗。

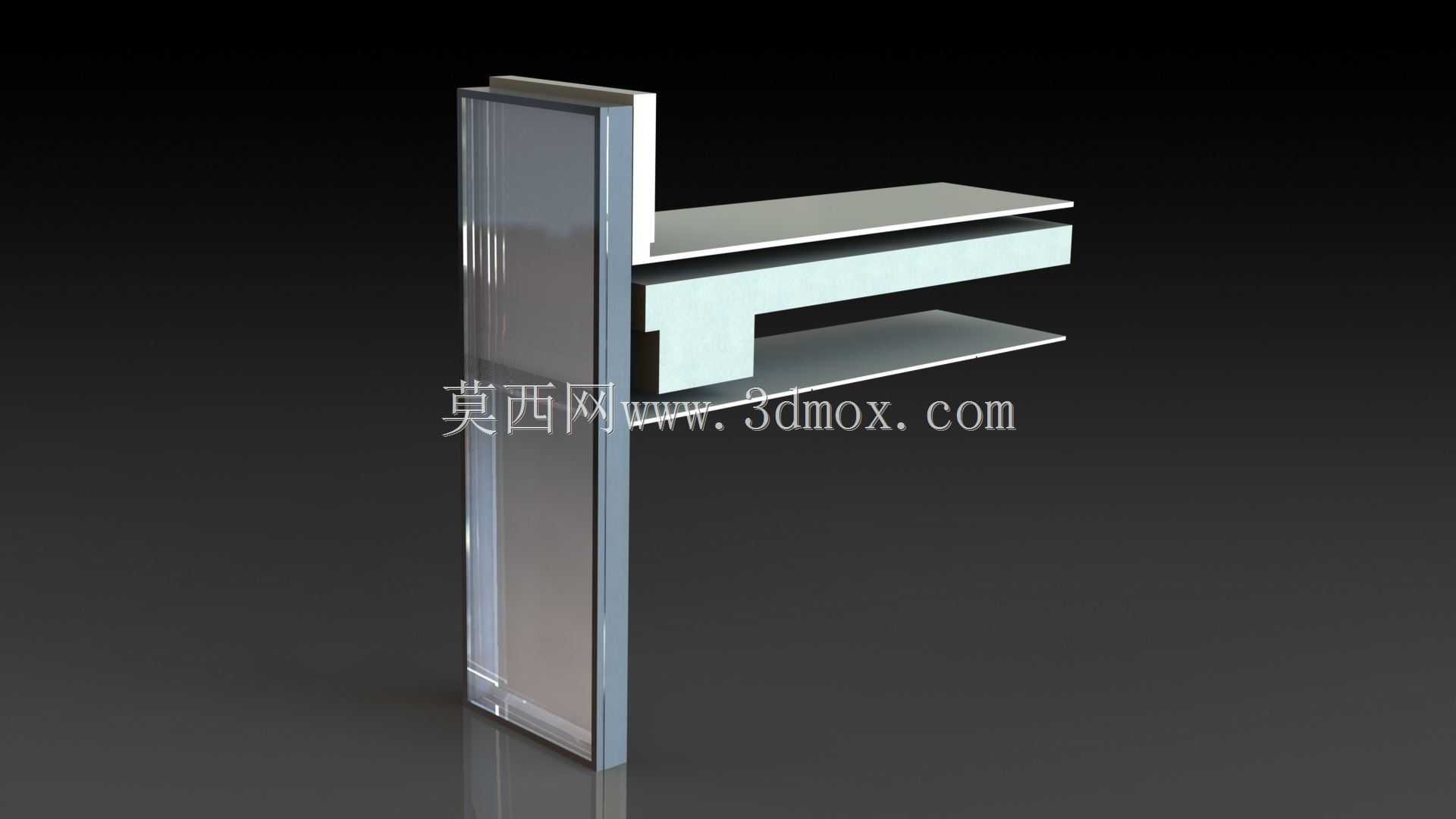

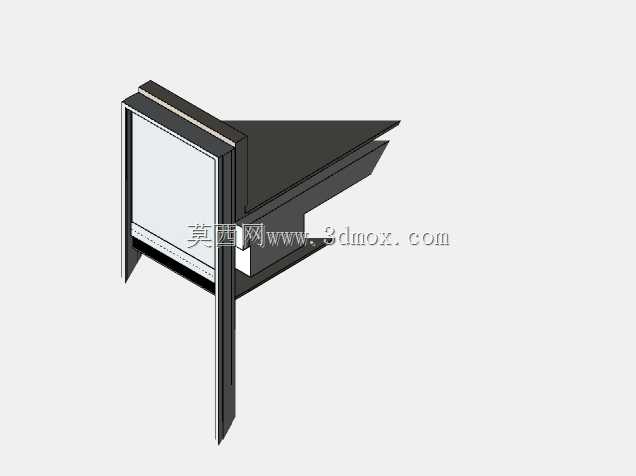

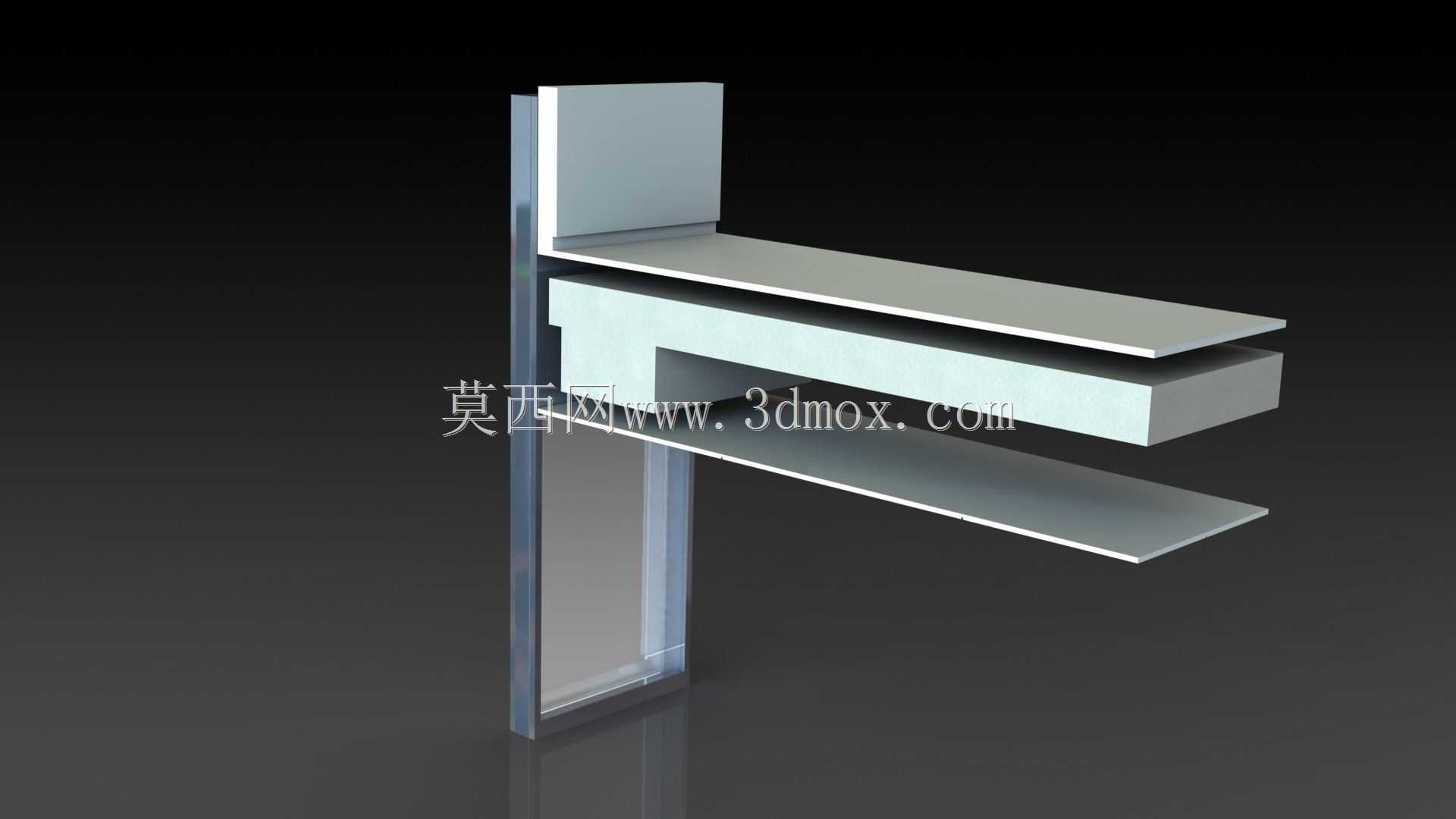

　　型材部分采用定制的破坏铝型材料，这里的破坏型设计指的是型材的等压腔构造采用多道错位密封的阶梯式结构，在风压作用下密封胶条会越压越紧，即使长期受高空气流扰动、温度变形影响，也能保证密封性能不衰减，避免出现雨水渗漏的问题。整套模型的建模过程中，没有过度追求无关的细节精度，核心目的是完整呈现幕墙完工后的整体外观效果，可用于项目投标阶段的方案展示、外立面效果渲染，给业主方直观呈现装饰墙完工后的视觉状态，也可作为后续幕墙深化设计的基础参考模型，帮助结构设计人员快速核对分格尺寸、安装边界条件，提前排查不同单元拼接位置可能出现的干涉问题。

　　在安装边界的设计上，单块覆板的上下左右连接点位均预留了20mm的调节余量，可适配主体结构施工阶段产生的安装偏差，不需要在现场对型材进行二次切割加工，有效提升现场安装效率。面板的重量经过严格控制，单块单元重量控制在常规幕墙吊装设备的额定荷载范围内，不需要额外配置大型吊装设备，适配超高层项目的垂直运输条件。
