蜗轮蜗杆减速机传动结构三维设计

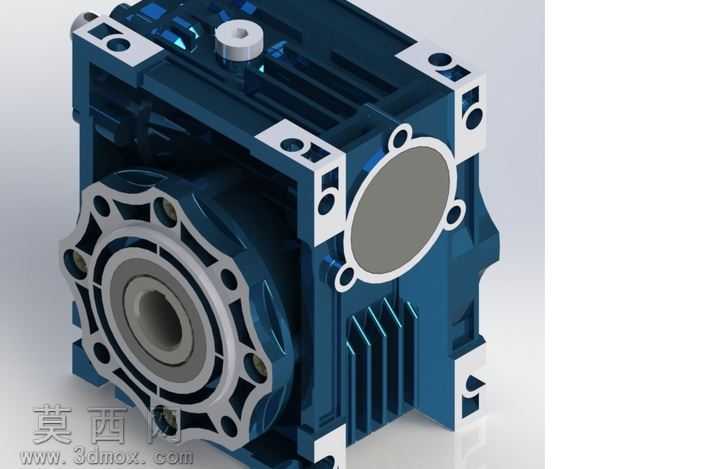

本作品为蜗轮蜗杆类减速机的三维结构设计模型，建模过程严格遵循机械传动设计规范，在三维建模环境中完成所有零部件的参数化搭建，从箱体基体、蜗轮蜗杆传动副、输入输出轴系到安装定位结构均按照实际工业产品的尺寸比例进行还原。建模阶段首先完成箱体的主体结构绘制，对箱体的散热筋结构、安装定位孔、端盖配合止口、输入输出端的法兰接口进行精准建模，箱体边角的过渡圆角、加强筋的厚度与排布均参考成熟工业减速机的设计标准，保证结构合理性的同时兼顾散热性能与结构强度。传动核心部分的蜗轮蜗杆副按照标准传动参数进行齿形建模，还原蜗轮齿面的包络结构与蜗杆的螺旋齿形，保证齿面啮合的形态符合传动原理，轴系部分还原了轴承安装位、轴肩定位结构、输出端的连接法兰结构，清晰展示动力输入到减速输出的完整传动路径。材质渲染阶段，为箱体赋予深蓝色工业烤漆材质，还原金属壳体表面的细腻哑光质感与边缘的轻微反光效果，金属安装法兰、端盖部分赋予银灰色金属材质，区分不同部件的材质属性，输出轴的中空连接孔、安装孔位做了深色内孔处理，增强结构的层次感与真实感，散热筋的凹凸结构通过光影渲染突出立体感，清晰展示壳体的加强与散热结构设计。设计过程中重点考量了减速机的安装适配性，输入端与输出端的法兰孔位按照通用安装标准设计，可适配常规规格的驱动电机与负载连接，箱体上的多组安装孔位支持多种安装姿态的固定，满足不同设备的集成安装需求。模型仅展示了减速机的主体外观与核心结构部分，清晰呈现了蜗轮蜗杆减速机的典型构造，可用于机械原理教学、产品结构参考、传动方案演示等场景，帮助观者直观理解这类减速设备的内部布局与外部连接逻辑，还原了工业减速机紧凑的结构设计特点，各部件的配合关系清晰明了，能够直观展现动力传递过程中各结构的作用与位置关系。
