蜗轮蜗杆减速驱动电机一体化传动装置

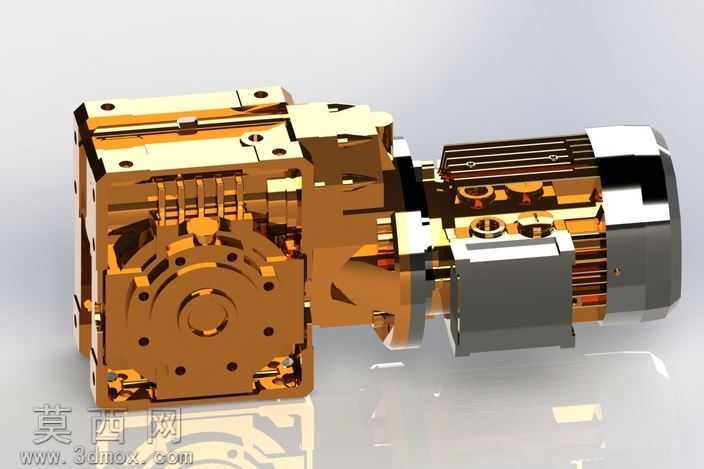

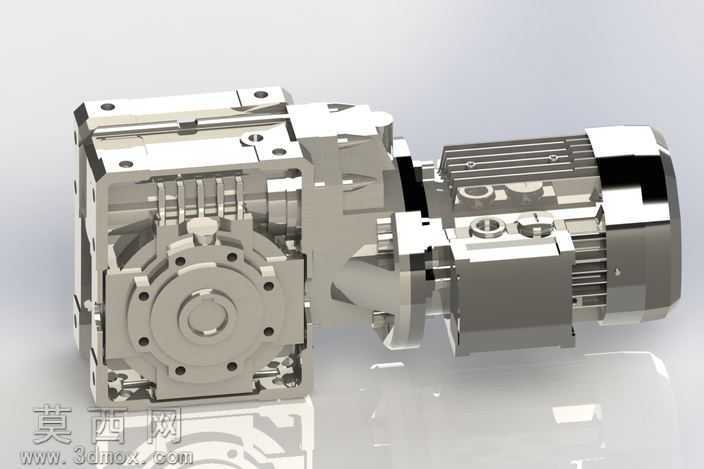

本作品为集成式蜗轮蜗杆减速驱动装置三维模型，采用三维建模软件完成全参数化结构搭建，整体模型严格按照工业级传动部件的实际尺寸比例构建，完整还原了驱动电机与蜗轮蜗杆减速箱体的装配关系。建模过程中首先完成驱动电机部分的结构绘制，对电机的散热筋条、接线端盖、输出轴连接法兰等细节做了精细化建模，每一条散热筋的倒角、端盖的安装孔位都按照真实电机的工艺标准做了参数约束，确保部件间的装配公差符合机械设计规范。随后完成蜗轮蜗杆减速箱体的建模，箱体采用分体式拼接结构设计，分别构建了箱体基座、侧端盖、输入轴连接法兰、输出轴端盖等独立零件，对箱体内部的蜗轮容纳腔、蜗杆安装位、轴承安装槽做了精准的布尔运算处理，保证内部传动部件的安装空间无干涉。模型装配阶段严格按照实际装配流程添加配合约束，电机输出轴与蜗杆输入端采用同轴心配合并添加键槽传动结构，蜗杆与蜗轮的啮合位置按照标准传动中心距做了精准定位，蜗轮输出轴与箱体端盖的轴承位添加了同轴心与轴向限位约束，所有连接螺栓孔位都做了对齐配合，完整还原了装置的实际装配逻辑。材质渲染阶段，为电机外壳赋予了磨砂铸铝材质，还原工业电机外壳的哑光金属质感，减速箱体部分赋予了银灰色金属喷漆材质，输出轴、蜗杆、蜗轮等传动部件赋予了调质钢的亮面金属材质，安装螺栓赋予了镀锌件的亮银色金属质感，渲染过程中添加了柔和的环境漫反射光源，突出金属部件的结构轮廓与材质质感，同时对箱体的分型面、零件接缝处做了细微的阴影处理，增强模型的真实感。设计思路上采用电机与减速箱体直连的集成化结构，省去了额外的联轴器连接结构，大幅缩减了传动装置的整体安装体积，蜗轮蜗杆传动结构具备大传动比、反向自锁的特性，适合低转速大扭矩的动力输出场景，模型完整保留了所有零件的建模参数，可直接用于工程出图、装配模拟、运动仿真等后续设计环节，能够直观展示该类减速驱动装置的内部结构与传动原理。
