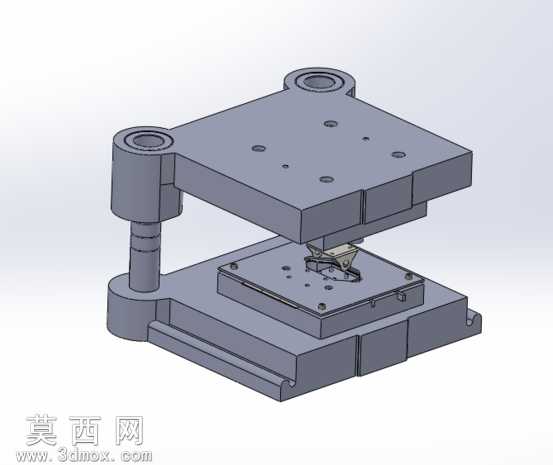

加热器零部件切割折弯复合加工模具

本套模具为加热器零部件加工专用的切割折弯复合工装，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循五金冲压模具的设计规范，对上下模座、导柱导套、成型凸模、定位凹模、压料组件等核心部件逐一进行特征构建，保证各部件的装配公差符合实际加工装配要求。建模阶段优先完成模架基础结构的搭建，选用后侧导柱标准模架作为承载基础，导柱与导套的配合间隙按照IT7级精度设定，确保上下模合模过程中的运动同轴度，避免合模错位导致的工件报废。成型工作部分针对加热器碇泊处零件的成型需求设计，将切割工序与折弯工序集成在同一模架内，上模部分同时安装裁切刃口与折弯凸模，下模对应设置裁切凹模与折弯成型型腔，配合弹性压料装置，可在一次冲压行程内完成工件的外形裁切与角度折弯，减少工件多次定位产生的形位误差，提升加工效率与成型精度。材质参数设定阶段，模座、导柱导套等承载导向部件选用模具钢材质，赋予高硬度金属材质属性，表面做磨砂金属质感处理，还原真实模具的金属哑光外观；成型刃口与折弯型腔部分赋予淬火硬化材质表现，刃口部分做高亮金属处理，突出刃口的锋利加工特性；弹性压料组件的弹簧、卸料胶等部件赋予对应的弹性材质外观，区分不同功能部件的视觉表现。渲染阶段采用工业产品常用的白背景影棚渲染方案，布置多组柔和光源，清晰呈现模具的分层结构、装配关系与各部件的轮廓细节，通过阴影与高光的搭配突出模具的立体感，完整展示模具的开合状态与工作位置结构。设计过程中充分考虑模具的实际使用需求，在凹模周边设置精准的工件定位挡块，保证待加工坯料的放置位置精度，上下模之间设置安全限位柱，控制合模行程避免成型过度损坏工件，同时预留了标准的模柄安装位，可适配常规冲压机床的安装要求，整体结构紧凑，功能集成度高，可直接用于加热器对应金属零件的批量冲压加工作业。
