工厂锅炉房成套系统SolidWorks三维模型

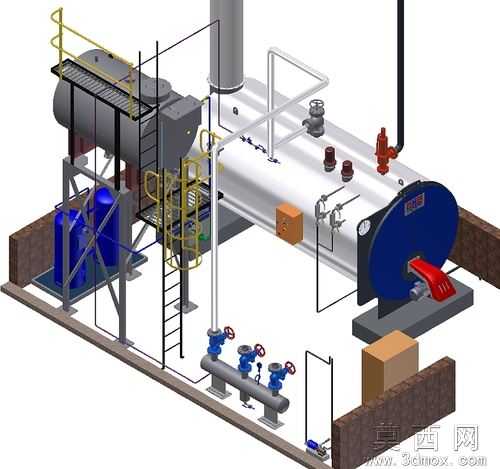

本模型为工厂布局场景下的5t锅炉房成套三维设计方案，完整还原了工业锅炉房的全系统配置与空间布局。建模阶段以真实工业锅炉房设计规范为基准，首先搭建整体厂房的空间基准框架，依次完成5t卧式燃油锅炉主体、蒸汽头、威德罐、进料泵、HFO燃烧器、电气控制板等核心设备的独立建模，其中格兰富水泵、斯派莎克组件、Ari阀门等外购标准件，参考对应厂商iParts标准参数库完成参数化建模，确保标准件尺寸、接口规格与工业实物完全一致，所有非标结构件均按照实际工程安装尺寸完成特征建模，避免出现干涉错位问题。

参数设计环节严格遵循锅炉房工程设计准则，对管道应力、管段扩张量、流体流动特性、压力下降梯度等核心参数进行匹配设计，所有管道走向、阀门安装位置、设备检修预留空间均符合国际通用锅炉房设计标准，设备间距满足日常运维、部件更换的操作需求，爬梯、操作平台的护栏高度、踏步尺寸均符合工业安全规范，整体布局兼顾设备运行效率与现场操作安全性。

渲染材质环节针对不同部件匹配对应工业材质属性，锅炉主体采用哑光金属漆材质还原工业锅炉的漆面质感，管道根据输送介质差异匹配不同的金属材质与标识色，阀门手轮采用红色工程塑料材质，爬梯与操作平台采用防滑金属纹理材质，地面做水泥地坪质感处理，罐体、控制箱等部件分别匹配对应工业材质，整体渲染效果贴近真实工厂锅炉房的视觉观感，清晰区分不同功能部件。

结构原理上完整还原锅炉房的工作逻辑，燃烧器端为燃料输入与燃烧反应区域，锅炉主体完成水的加热汽化过程，蒸汽头负责蒸汽的输出分配，配套的泵组、阀门组完成介质输送与流量压力调控，威德罐承担稳压缓冲作用，电气控制板实现整套系统的运行参数监控与操作控制，管道系统连接所有功能部件形成完整的热力循环回路，爬梯与操作平台为设备高处检修、阀门操作提供安全的作业空间。

软件兼容方面，模型原生为SolidWorks格式搭建，完成建模后转换导出为通用STEP/IGES格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，支持不同设计平台的用户导入编辑、修改参数、二次开发，不会出现特征丢失、破面等兼容问题，同时配套渲染效果图方便用户快速了解模型整体布局。

研发教学应用层面，本模型可作为热力工程、暖通专业的教学案例，帮助学生直观理解工业锅炉房的系统组成、布局逻辑与设计规范，也可作为工厂锅炉房新建、改造项目的方案参考，辅助设计人员完成布局校验、管线碰撞检查、运维空间规划，还可用于工业场景动画制作、虚拟仿真场景搭建等用途，为相关领域的设计、教学、仿真工作提供精准的三维数字模型支撑。
