轮式工程铲车装载机三维设计模型

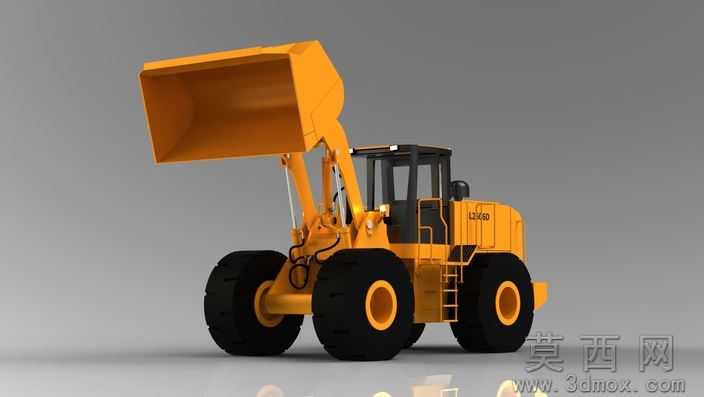

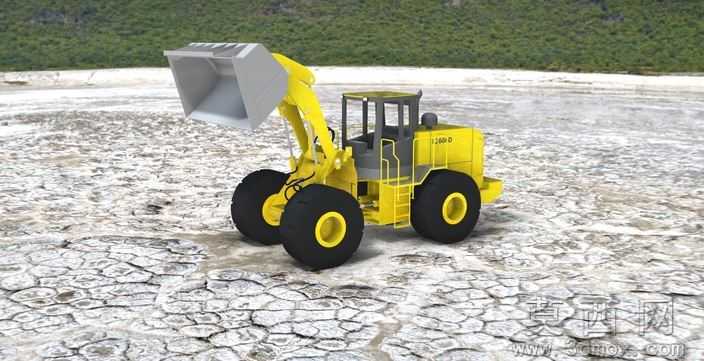

本模型为轮式工程铲车装载机的完整三维设计成果，建模阶段以真实工程铲车的结构比例为基准，首先完成整车底盘框架的基准搭建，依次对齐前桥、后桥的安装定位面，再逐步构建铲斗动臂举升机构、驾驶室总成、动力舱外覆盖件、轮组总成等独立部件，建模过程中严格遵循机械装配的约束逻辑，对铰接销轴、液压油缸连接位、轮胎安装轴等关键配合位置做了精准的尺寸匹配，避免出现装配干涉问题。参数设计层面，模型参照3米级额定斗容的中型装载机规格设定，铲斗翻转角度、动臂举升行程、整机转弯半径相关的结构尺寸均符合行业通用设计规范，对轮胎的径向尺寸、轮辋安装孔位、驾驶室操作空间预留、配重块的位置布局都做了符合工程实际的参数校准，保证模型结构比例与真实设备一致。渲染材质环节针对不同部件做了区分设置：车身覆盖件采用工程黄哑光金属漆材质，还原工程设备的专用涂装质感；铲斗、动臂等受力结构件采用高强度钢的磨砂金属材质，体现焊接结构的厚重质感；轮胎采用深纹路黑色橡胶材质，还原工程轮胎的防滑纹理与橡胶哑光质感；驾驶室玻璃采用半透明带轻微反射的玻璃材质，操作室内的座椅、操纵杆细节也做了对应材质赋予，最终渲染场景搭配干裂工地地面与自然植被背景，还原设备真实作业场景的视觉效果。结构原理上，模型完整还原了轮式装载机的工作逻辑：前端铲斗通过动臂与摇臂连杆机构连接，配合举升油缸、转斗油缸完成铲料、举升、卸料的全套动作，前后车架通过中央铰接结构连接，配合转向油缸实现整机的铰接转向，四轮采用宽基工程轮胎搭配重载轮辋，适配非铺装路面的作业需求，动力舱预留了发动机、散热系统的安装空间，结构逻辑完全符合真实装载机的机械原理。软件兼容方面，模型提供STEP、IGES、STL等多种通用三维格式，可无缝适配SolidWorks、UG、Pro/E、Catia等主流三维设计软件，不同格式均保留了完整的装配结构与部件分层，导入后可直接进行结构编辑、运动仿真、工程图导出等操作，无需额外修复破面或重新装配。研发教学应用层面，该模型可作为工程机械专业的教学演示素材，帮助学习者直观理解轮式装载机的整体结构与工作原理，也可用于虚拟仿真场景的设备素材搭建，还能作为工程机械研发阶段的方案参考模型，辅助完成厂区布局规划、作业流程模拟、结构改进验证等工作，为相关设计与教学场景提供精准的三维数字化支撑。
