HPGR高压辊磨挖掘辊破碎机结构设计

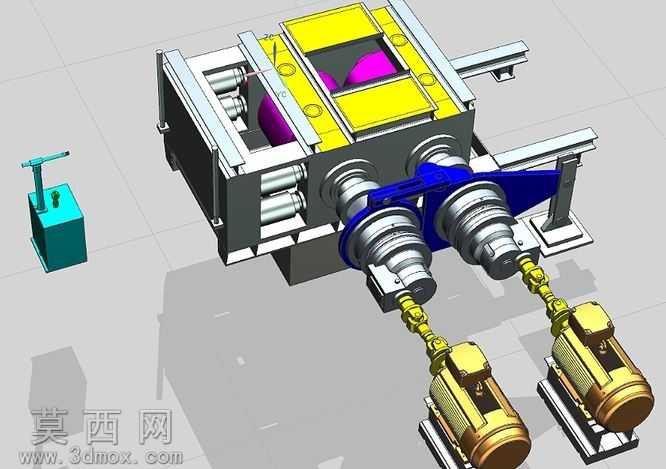

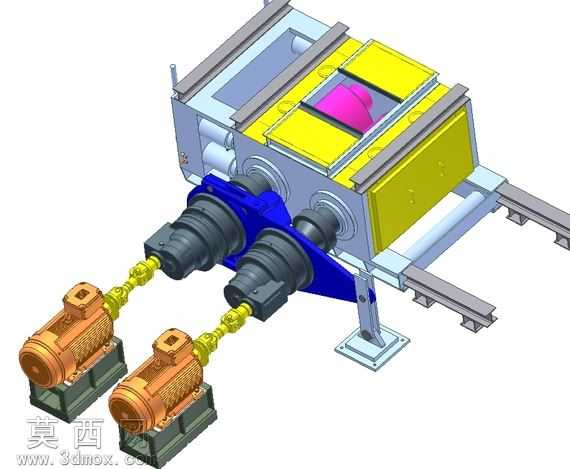

本模型为采矿作业场景使用的高压辊磨挖掘辊破碎机小版本三维设计，完整还原了设备的整机布局与核心传动结构。建模过程中针对矿山破碎工况的重载特性，对核心破碎辊组、传动连接、动力单元做了精细化的结构表达：双破碎辊采用对称式布局，辊面做了适配矿料破碎的纹理结构设计，进料腔采用醒目的黄色防护材质区分，清晰展示矿料进入破碎腔的进料路径；传动系统采用万向节连接结构，还原了万向节灵活补偿安装误差、传递大扭矩的运动特性，能够直观展示设备运行时传动链路的运动状态；动力端配置两台400kW规格的Weg电机，电机外壳采用金属金色材质渲染，清晰呈现电机散热筋、接线盒等细节结构，电机底座采用厚重的铸铁质感材质，匹配重载设备的稳固安装需求。设备的机架部分采用灰黑色金属材质，还原了焊接机架的厚重结构，侧面的液压调节组件做了分色处理，清晰展示辊隙调节的液压管路与执行元件布局。设计过程中充分考虑矿山工厂的实际布局需求，将破碎机与配套输送、筛分、分离工序的压力机等设备的接口做了预留设计，模型可直接用于矿山破碎生产线的布局仿真演示，能够直观展示从矿料进入辊压破碎腔，经过双辊高压挤压破碎后排出进入后续输送筛分环节的完整作业流程。模型的结构装配关系完全按照实际设备的装配逻辑搭建，所有运动部件均保留了正确的运动约束，可直接用于运动仿真演示，直观呈现闭缝状态下辊组对矿料的挤压破碎过程，以及万向节传动的动态运转效果，能够满足设备结构教学、生产线布局规划、产品方案演示等多场景的使用需求，即使在大装配体场景下也能通过合理的模型层级设置保证运行流畅度。
