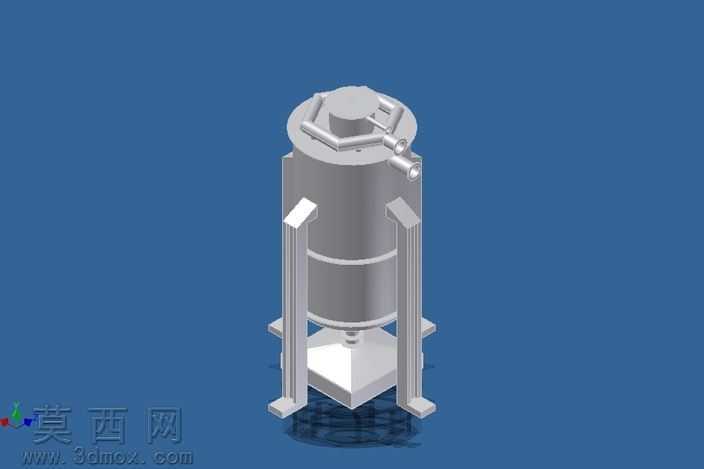

立式支撑结构气化炉三维设计作品

本作品为立式气化炉三维设计成果，建模阶段采用参数化建模思路完成整体结构搭建，首先以回转体特征构建核心罐体主体，通过拉伸、旋转、抽壳等基础建模命令完成罐体的筒身、上下封头的基础轮廓，保证罐体壁厚均匀、同轴度符合工业设备设计规范。罐体顶部的管路接口采用扫掠、布尔运算命令完成多通管路的布局，接口处做了圆角过渡处理，避免应力集中问题，同时还原了工业现场管路外接的安装结构特征。罐体外部的三根立式支撑腿采用型材截面拉伸成型，支撑腿与罐体连接处设计了贴合式连接支座，通过装配约束保证三根支撑腿呈120度均匀分布，底部设置方形承重底座，底座与支撑腿之间添加三角加强筋结构，提升整体支撑结构的抗倾覆、承重性能，还原真实工业气化炉的支撑稳定性设计。罐体下部的锥状出料结构采用放样命令完成锥面过渡，衔接底部方形集料腔，保证物料流通路径顺畅无死角。渲染阶段采用哑光金属材质赋予罐体主体，还原工业碳钢设备的真实质感，支撑腿与底座采用稍浅的金属灰材质做区分，管路接口处添加亮面金属质感突出外接结构特征，背景采用沉稳深蓝色调突出设备主体轮廓，通过三点布光方案打亮设备正面、侧面与底部，添加柔和地面阴影增强模型的空间立体感。设计过程中同步完成热分析相关的结构考量，针对罐体工作过程中的热胀冷缩特性，在支撑连接位置预留了合理的结构间隙，罐体壁厚参数参考同类型工业气化炉的通用设计标准，各部件的装配间隙符合实际生产加工的公差要求，整体模型结构完整，各部件可拆分用于后续的工程图导出、仿真分析或生产参考，完整还原了立式气化炉从外部支撑、罐体主体到顶部管路、底部集料结构的全部设计细节，无多余冗余特征，建模逻辑清晰，结构层级分明。
