EVO VII车型专用蓝色扰流板三维设计

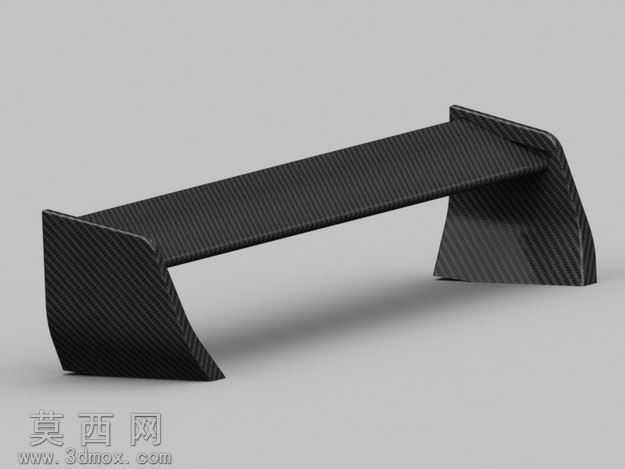

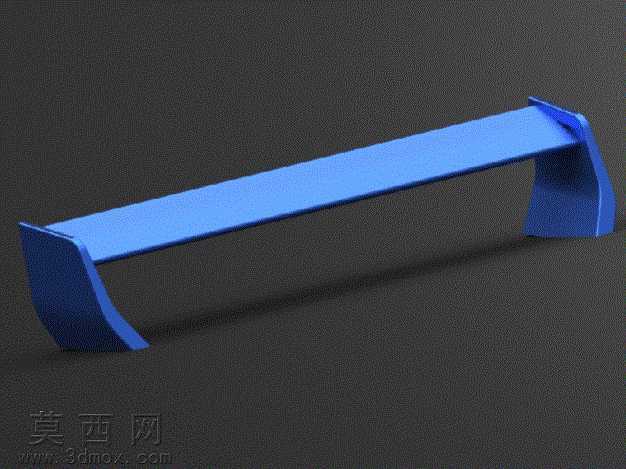

本作品为EVO VII车型适配的扰流板三维建模设计，建模阶段以实车装配尺寸为基准，先通过基准面定位确定扰流板的整体跨度、安装脚位的坐标参数，首先绘制主体翼面的引导线与截面轮廓，采用拉伸结合放样的建模方式构建翼面基础形态，翼面采用平直略带下倾的流线型截面，匹配车辆高速行驶时的下压力需求，避免气流在车尾形成紊流。两侧的安装支撑脚采用一体化曲面建模，通过多段曲率连续的曲面过渡，保证支撑脚与翼面衔接处无生硬棱角，同时支撑脚底部的贴合面完全匹配车尾行李箱盖的曲面弧度，确保安装时能够完全贴合无间隙。建模过程中对所有棱边做了0.8mm的圆角处理，还原真实注塑部件的工艺特征，避免锐边带来的应力集中问题。材质与渲染阶段，主体采用亮面汽车烤漆材质，调整材质的反射率、粗糙度参数，模拟真实蓝色车漆的金属珠光质感，在渲染场景中添加柔和的环境光与定向主光源，突出扰流板的曲面流畅度与漆面光泽感，背景采用深灰色哑光材质衬托主体，让蓝色扰流板的形态轮廓更加清晰。结构设计上，整体采用等壁厚的壳体结构，在保证结构强度的同时控制部件重量，两侧支撑脚内部预留了安装螺丝的柱位结构，符合实车加装的装配逻辑，翼面与支撑脚的衔接处做了加厚处理，避免长期使用出现断裂问题。设计思路围绕车型的运动属性展开，既保留了EVO VII经典的性能外观特征，又通过曲面优化保证空气动力学效用，建模全程保持参数化特征可编辑，可根据需求调整翼面角度、支撑脚高度，适配不同的改装需求，所有曲面均经过曲率检查，无破面、重叠面问题，可直接用于3D打印验证、开模生产或者改装效果展示。
