立式带座轴承支撑座机械零件设计

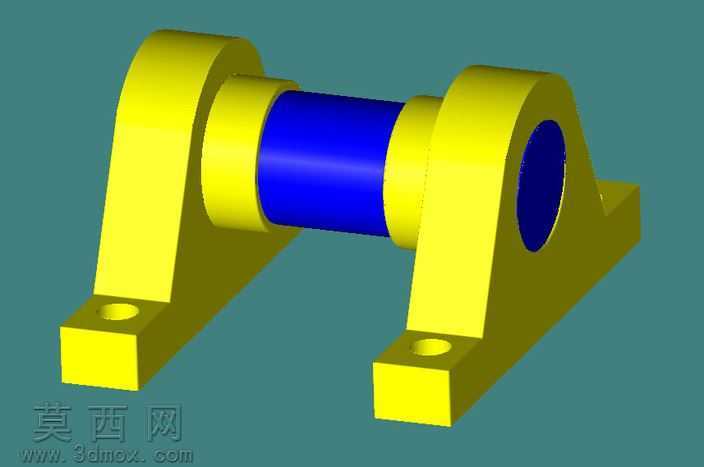

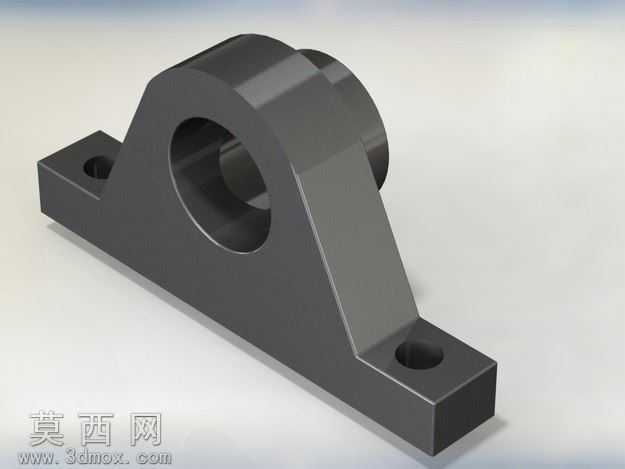

本作品为立式带座轴承支撑结构的三维建模设计，建模阶段以SolidWorks为核心工具，采用参数化草图驱动的建模逻辑完成整体结构搭建：首先绘制底座安装基准面的二维轮廓，精准定位两个安装通孔的中心距与孔径尺寸，通过拉伸凸台命令生成带安装孔的矩形底座实体，底座边缘做了微小的倒角处理，既消除锐边避免应力集中，也符合实际机加工的工艺要求。在底座上方的支撑立臂建模过程中，采用放样与拉伸结合的方式，保证立臂与底座衔接处的过渡圆角平滑连续，避免直角衔接带来的结构应力缺陷，立臂顶部的轴承安装孔采用同轴心拉伸切除命令生成，严格保证内孔的圆柱度与同轴度公差要求，内孔表面预留了轴承装配的配合余量，符合实际过盈配合的装配需求。材质与渲染阶段，为模型赋予了哑光金属铸铁材质，调整材质的粗糙度、金属度参数模拟铸铁件经喷砂处理后的表面质感，添加环境HDRI贴图提供柔和的漫反射光照，在模型底部投射软阴影增强立体感，渲染输出时调整透视角度，清晰展现底座安装位、支撑立臂、轴承内孔三个核心结构的位置关系与比例。设计思路上，该结构作为传动系统的标准支撑部件，整体采用对称式结构布局，保证受力时载荷均匀分布在底座安装面，两个安装孔的位置设计适配常用的螺栓安装规格，立臂的厚度与高度比例经过力学合理性校核，既能够为内嵌轴承提供足够的支撑刚性，避免轴运转时出现支撑晃动，也尽可能控制整体重量减少材料浪费。建模过程中所有特征均保留完整的参数化历史记录，可根据实际使用的轴承型号、安装空间需求快速调整内孔直径、底座尺寸、立臂高度等参数，适配不同的传动系统安装场景，模型的所有倒角、圆角、孔位特征均完全对应实际加工工艺，不存在无法落地生产的非工艺特征，可直接导出工程图用于后续的机加工生产流程。
