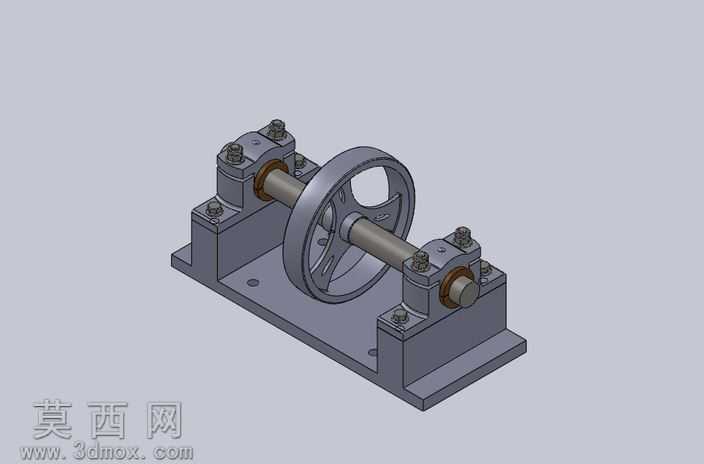

剖分式止推轴承座装配结构三维设计

本作品为剖分式止推轴承座装配体的三维建模成果，建模过程严格遵循机械设计规范，先从底座零件开始构建，绘制带安装孔的长方形底板草图，拉伸生成底座基体，在基体上加工出轴承安装的定位槽与螺栓过孔，保证底座的安装基准面平整，安装孔位置符合通用安装尺寸要求。随后构建上下剖分的轴承座体，上盖与下座的结合面做贴合处理，加工出放置轴瓦的半圆型腔，型腔尺寸与配套轴瓦的外径精准匹配，同时在上下座体对应位置加工螺栓穿装孔与定位销孔，保证剖分结构装配后同轴度符合轴系运转要求。接下来构建轴类零件，根据轴承座的支撑跨距设计轴的各段轴径，预留出带轮安装位、轴承配合位与轴肩定位结构，轴肩尺寸满足止推轴承的轴向定位要求，避免轴运转时发生轴向窜动。之后构建配套的剖分式轴瓦，轴瓦内孔与轴颈采用间隙配合，外圆与轴承座型腔采用过渡配合，轴瓦端面加工出止推边，用于承受轴系的轴向载荷，实现止推功能。再构建连接用的六角螺栓、螺母与垫圈，按照标准件尺寸参数建模，螺纹部分采用装饰螺纹线简化处理，既保证装配视觉效果，又控制模型整体文件大小。带轮零件采用轮辐式结构，绘制轮缘、轮辐与轮毂的草图旋转生成基体，在轮毂处加工键槽，用于和轴实现周向固定，传递扭矩。装配过程按照实际装配顺序进行，先将下轴承座固定在装配基准面上，装入下轴瓦后穿装转轴，再扣合上轴瓦与上轴承盖，穿入连接螺栓并预紧，保证上下座体结合面完全贴合无间隙，随后在轴的对应位置装入带轮，通过平键实现周向固定，轴端加装挡圈实现轴向限位。渲染阶段为不同零件赋予对应材质，底座与轴承座体赋予灰铸铁材质，表现铸件的哑光金属质感，转轴与螺栓赋予调质钢材质，带轮赋予铸铁材质，轴瓦赋予铜合金材质，通过调整光照角度与阴影参数，清晰展现各零件的装配关系与结构细节，整体模型可用于机械原理教学、装配工艺演示以及相关设备的轴系支撑结构设计参考，完整还原了剖分式止推轴承座的实际结构与装配逻辑，各零件间的配合关系清晰，无干涉问题，符合实际生产中的设计与装配要求。
