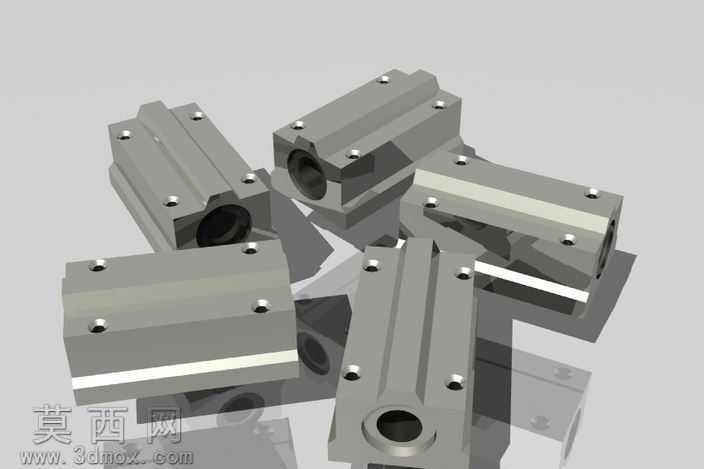

16毫米规格箱式直线轴承座组件

本作品为适配16毫米直径光轴的箱式直线轴承座三维建模作品，建模过程严格遵循工业级直线滑动单元的实际尺寸规范，依托三维建模软件完成全参数化结构搭建，整体模型无破面、无重叠几何，所有装配特征完全还原实物的装配逻辑。建模阶段首先完成主体基座的轮廓绘制，采用拉伸、切除等基础特征构建出长方体外形的基座主体，基座两端预留同轴的轴孔安装位，轴孔内径严格匹配16毫米直线轴承的外径公差，确保轴承安装后可实现稳定的轴向滑动导向。基座顶面设计有四个对称分布的沉头安装孔，孔位间距符合行业通用安装标准，沉头深度可完全容纳内六角螺栓的头部，保证安装后螺栓不会突出基座表面影响滑动行程。模型侧面设计有定位卡槽结构，可配合限位块实现轴承座滑动行程的硬限位，避免超程运行带来的部件损坏。材质渲染阶段，基座主体采用哑光银灰色金属材质，模拟铝合金阳极氧化后的表面质感，表面粗糙度设置为Ra1.6，还原工业铝型材加工后的细腻磨砂效果；安装孔内壁设置为略深的金属灰色，模拟机加工后的切削表面质感，整体渲染无过度反光，符合工业机械配件的真实视觉表现。结构设计上，该轴承座采用封闭式箱体结构，相比开口式轴承座拥有更高的结构刚性，可承受更大的径向载荷，内部预留的轴承安装腔可直接压入标准直线轴承，无需额外加工定位结构，基座底部设计有平整的安装基准面，平面度公差控制在0.02毫米以内，保证安装后与安装面的贴合度，避免滑动过程中出现卡顿。设计思路围绕通用直线传动场景的使用需求展开，整体结构紧凑，安装尺寸完全兼容市面同规格标准件，可直接用于自动化设备、输送线、机床滑台等场景的导向结构设计验证，建模过程中对所有棱角处添加了0.5毫米的工艺倒角，既还原了实际零件的加工工艺，也避免了应力集中问题，模型的所有特征均保留可编辑参数，方便使用者根据实际需求调整安装孔位、轴孔直径等尺寸，适配不同的设计场景。
