14mm孔径梅花型弹性联轴器结构设计

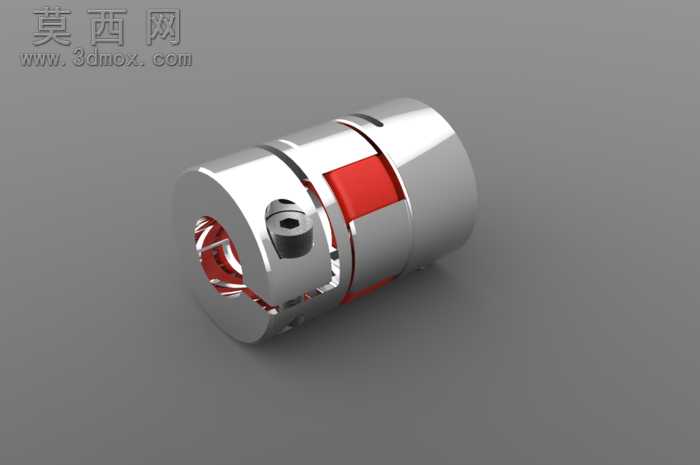

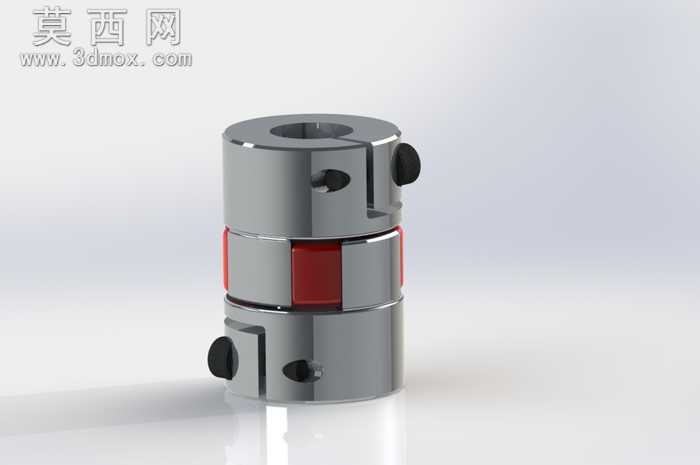

本模型为14/14毫米孔径的梅花型弹性联轴器，也就是俗称的下巴耦合结构，采用三维建模软件完成全参数化设计，建模过程严格遵循机械传动件的设计规范，对每个结构细节都做了精准还原。模型整体为对称式圆柱结构，两端为金属轴套主体，中间嵌入红色梅花形弹性缓冲垫，轴套部分采用金属材质渲染，表面做了镀铬金属质感处理，还原了金属件的高光反射与细腻磨砂质感，边缘的倒角、轴孔内部的夹持结构都做了精细化建模，其中一端轴套上的紧定螺钉结构完整还原，包含螺钉头的内六角槽、螺纹段的细节特征，可直观展示轴系锁紧的装配逻辑。中间的弹性垫采用红色聚氨酯材质渲染，突出弹性件与金属轴套的材质差异，梅花瓣的弧度、与轴套凸爪的配合间隙都做了精准设计，能够直观体现该类联轴器补偿两轴偏移、缓冲减震的工作原理。设计过程中优先考虑传动场景的实用性，两端14mm的标准孔径适配常见的数控设备传动轴，夹紧式的轴连接结构搭配紧定螺钉，可实现轴与联轴器的无间隙固定，保证传动过程中的扭矩传递精度；中间的弹性梅花垫采用分体嵌入结构，在建模时预留了合理的装配间隙，既可以在渲染图中清晰展示装配关系，也能在实际工程参考中直观体现弹性件的更换便捷性。模型的渲染采用工作室灰色背景，搭配柔和的多光源打光，突出金属件的轮廓层次与弹性垫的色彩对比，每个结构棱边都做了真实的光影过渡，没有出现结构穿模、比例失调的问题。从结构设计逻辑来看，该联轴器属于线性传动系统中的常用挠性传动部件，既可以传递额定扭矩，又能补偿安装过程中产生的径向、角向与轴向偏差，弹性垫的存在还能吸收传动过程中的振动冲击，降低数控设备运行时的噪音，非常适合伺服电机、步进电机与传动轴之间的连接场景。建模时对轴套的壁厚、弹性垫的瓣数、凸爪的受力角度都做了符合行业标准的参数化设定，所有特征都保留了可编辑的建模历史，能够根据实际使用需求调整孔径、整体长度、弹性垫硬度对应的结构尺寸，为机械设计人员做传动系统选型、装配模拟提供精准的三维参考，也可作为机械传动教学的直观演示模型，帮助学习者快速理解挠性联轴器的工作原理与结构组成。
