嵌入式8位数显计数增长率测量仪表

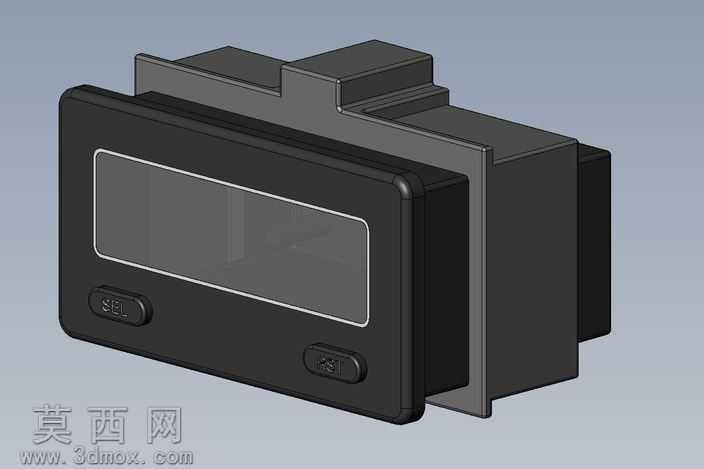

本作品为嵌入式安装的8位数显计数与增长率测量仪表三维模型，建模过程严格遵循工业嵌入式仪表的实际设计规范，在三维软件中完成全参数化结构搭建，首先基于面板嵌入式安装的尺寸标准，确定了前面板的外露轮廓与后部嵌入柜体的安装卡扣结构，前面板做了细微的圆角过渡处理，避免工业场景下的锐边磕碰风险，同时匹配面板开孔的安装公差要求。模型渲染阶段采用哑光工程塑料材质模拟仪表外壳，前面板的显示区域采用半透明深色亚克力材质，还原数显屏幕的遮光显示效果，屏幕边框做了细微的凸起唇边设计，模拟实际产品的屏幕密封压边结构。面板下方设置两个功能操作按键，按键表面做了内凹的字符标识，分别对应参数设置与功能切换操作，按键与面板的配合间隙做了精准还原，符合实际注塑零件的装配公差要求。模型后部的壳体做了分层阶梯结构，对应嵌入式安装时的柜体插入深度，后部的接线腔体做了内凹的走线空间预留，两侧的安装卡扣做了弹性悬臂结构还原，能够直观体现实际产品的快装固定逻辑。设计过程中充分考虑工业现场的使用需求，前面板的防护唇边结构能够阻挡少量灰尘与溅水侵入，壳体的壁厚均匀一致，符合注塑成型的工艺要求，数显窗口的倾斜角度经过优化，适配操作人员站立观察的视线角度，避免屏幕反光影响读数。整体模型结构完整，从外部操作界面到内部安装结构都做了细致还原，材质区分清晰，能够直观呈现该款计数测量仪表的外观形态与安装结构特征，可用于工业控制柜的布局演示、产品方案展示以及相关数显仪表的结构设计参考。
