三辊式张力检测传感器结构设计

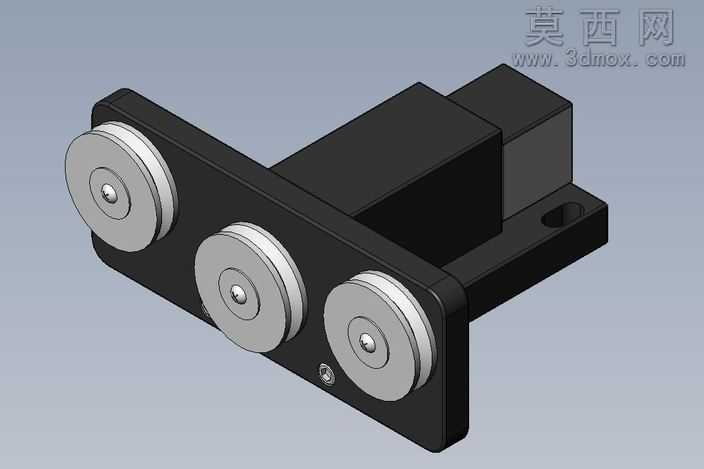

本作品为三辊式张力检测传感器的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循工业级传感元件的尺寸规范与装配逻辑，所有特征均保留完整参数可编辑性，方便后续根据实际使用场景调整辊轮间距、安装座尺寸等核心参数。渲染阶段采用哑光工程塑料材质模拟主体安装基座的质感，金属银灰色哑光材质还原三个导向辊轮的金属加工表面效果，黑色哑光材质对应后端传感检测模块的壳体，通过不同材质的粗糙度、反光度参数调整，清晰区分不同功能部件的材质属性，整体渲染效果还原工业现场传感元件的真实外观。结构设计上，主体采用一体式L型安装基座，基座前端等距排布三个带精密轴承的导向辊轮，辊轮表面做光滑圆弧过渡处理，避免运行过程中刮伤被测线材、带材表面；基座后端集成张力信号检测模块，模块与基座采用定位销加紧固螺丝的装配方式，保证检测精度的同时方便后期维护拆卸；基座底部预留标准安装孔位，可直接适配工业设备的通用安装型材，无需额外加工转接件。设计思路围绕线材、带材生产过程中的在线张力检测需求展开，三辊式的结构设计可让被测物料依次绕经三个辊轮，通过中间辊轮将物料张力传递至后端检测模块，相比单辊、双辊结构检测稳定性更高，可有效抵消物料运行过程中的抖动干扰，提升张力检测的准确性；整体结构紧凑，集成度高，无需额外搭配导向组件即可直接接入生产线使用，适用于纺织、印刷、线材加工、薄膜生产等多个需要实时张力管控的工业场景，建模过程中对所有活动部件均做了干涉检查，保证辊轮转动顺畅无卡滞，装配公差符合精密机械加工的常规要求，可直接用于后续的工程出图与样机加工参考。
