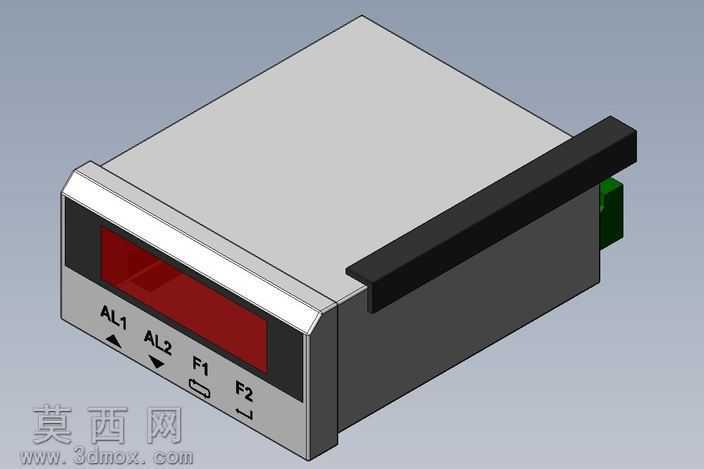

嵌入式五位数字显示面板仪表结构模型

本模型为嵌入式安装的五位数字显示面板仪表，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业面板仪表的通用尺寸规范，还原了产品从外观壳体到内部安装结构的全部细节。模型首先构建了仪表的主体金属外壳，外壳采用长方体切角设计，前端面做了收边处理以适配面板开孔的安装公差，外壳侧面预留了嵌入式安装的卡扣卡槽结构，配套的黑色安装压条模型完整还原了实际安装时的锁紧结构，可直观展示仪表嵌入柜体后的固定方式。前端显示区域做了分层结构设计，最外层为透明防护视窗，视窗下方是红色数码管显示区域的预留位，可对应五位数字的显示模组安装空间；视窗下方的操作区域依次排布了AL1、AL2报警标识按键、上下调节按键以及F1、F2功能按键，每个按键的外形、标识位置都做了精准还原，按键与面板的装配间隙也按照实际生产的公差要求做了预留，可直观呈现按键的操作行程空间。模型的材质渲染贴合实际工业产品的质感，主体外壳采用哑光深灰金属材质，前端面板采用浅灰磨砂塑料材质，显示视窗采用半透明深红亚克力材质，安装压条采用哑光黑色工程塑料材质，后端露出的接线端子部分采用绿色PCB材质，不同材质的光影反射、粗糙度参数都经过调试，渲染效果贴近真实产品的视觉表现。建模过程中采用了自顶向下的设计思路，先确定仪表的整体安装尺寸与面板开孔尺寸，再依次拆分外壳、前面板、按键、安装压条、后端接线座等独立零部件，每个零部件都保留了可编辑的参数化特征，方便后续根据实际需求调整尺寸、修改按键布局或者更换显示区域的规格，整体结构完整无缺失，可用于工业控制柜的布局演示、数显仪表产品的结构验证以及相关教学场景的展示使用。
