剪式螺旋手动夹紧工装结构设计

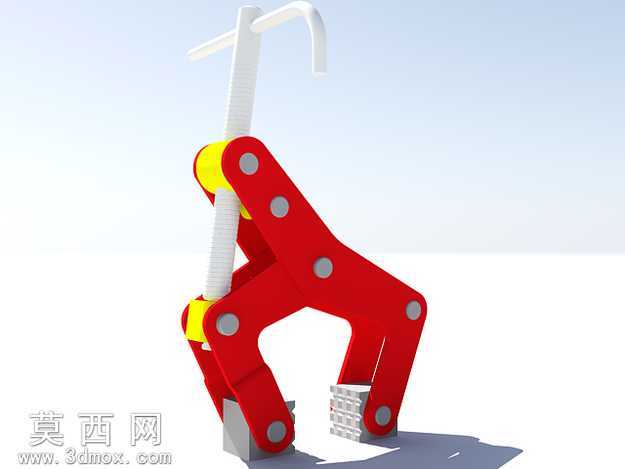

本作品为手动剪式螺旋夹紧组件的三维设计成果，建模阶段采用参数化特征建模方式完成全零件构建，首先依据手动夹紧的作业行程需求，确定剪臂的长度比例、铰接孔位的中心距参数，每片剪臂均通过草图绘制轮廓后拉伸生成实体，铰接位置的凸台、沉孔结构通过同轴心特征约束完成，保证多组铰接点的转动同轴度，避免装配后出现卡滞问题。顶部的T型旋拧手柄与传动螺杆采用一体化建模思路，螺杆部分绘制真实的梯形传动螺纹特征，与剪臂上端的螺纹传动块形成螺旋副约束，模拟真实的螺纹传动逻辑。渲染阶段采用写实材质赋予方案，剪臂主体赋予哑光红色金属烤漆材质，还原工业工装的漆面质感，铰接销轴、传动螺杆赋予亮面镀铬金属材质，表现金属加工件的光洁反光效果，手柄的握持部分赋予防滑磨砂塑料材质，接触工件的夹紧垫块赋予高硬度硬质合金材质，不同材质的粗糙度、反光度参数经过反复调试，在光照下呈现出清晰的材质区分度。场景搭建采用柔和的影棚天光环境，添加软阴影效果模拟真实光照下的投影关系，清晰展现组件的结构层次。结构设计上采用剪式连杆增力结构，通过旋拧顶部手柄带动螺杆转动，驱动两组对称剪臂绕中间铰接点收拢，带动下端的夹紧块同步向中间靠拢，实现对工件的稳定夹持，该结构具备行程大、夹紧力输出稳定的特点，铰接位置均设计有耐磨衬套结构，降低反复转动带来的磨损，下端夹紧块设计有防滑齿纹，增大与工件接触的摩擦力，避免夹持过程中工件滑脱。设计过程中重点验证了剪臂的受力形变情况，通过调整剪臂的板材厚度、铰接点的位置分布，优化力的传导路径，保证在施加较小手柄旋拧力的情况下，下端即可输出足够的夹紧力，同时整体结构紧凑，无需外接动力源，适合车间现场的临时装夹、工件固定等作业场景，各零件均设计有合理的装配公差，满足实际机加工生产的工艺要求，可直接导出工程图用于生产制造。
