Uponor污水收集系统管道配件三维设计

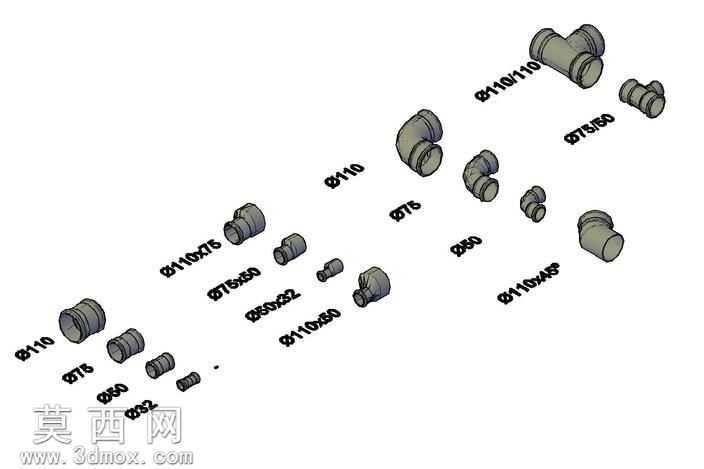

本套三维模型围绕民用及商用建筑排污场景的Uponor污水收集系统配套管路配件展开设计，建模过程中严格遵循给排水管路配件的实际工程尺寸规范，针对不同公称通径的弯头、直接、三通、异径转接头等配件逐一完成参数化建模。建模阶段首先梳理不同规格配件的尺寸对应关系，涵盖Φ110、Φ75、Φ50等常规排水通径的全系列接头，对每一款配件的承插接口深度、管壁厚度、过渡圆弧角度都做了精准还原，确保不同通径的配件之间可以实现严丝合缝的装配对接，完全匹配实际施工中的管路拼接逻辑。材质渲染阶段针对PVC排水管材的哑光浅灰塑料质感做了专项调试，通过调整材质的粗糙度、漫反射参数还原硬质聚氯乙烯管材的真实视觉效果，同时对每个配件上的通径标识文字做了浮雕式建模处理，让标识与配件本体一体化呈现，避免贴图带来的失真问题。结构设计上充分考虑污水输送的流体特性，所有弯头类配件的转弯处都做了顺滑的圆弧过渡处理，减少污水流动过程中的阻力与杂物淤积风险；异径转接头采用渐变式缩径结构，避免通径突变带来的排水不畅问题；三通类配件的支路夹角经过优化，适配排水管路的常规布设角度，满足横管与立管的接驳需求。整套模型的装配逻辑完全贴合实际污水收集系统的布设要求，不同规格的配件可以根据管路走向需求自由组合，搭建出完整的室内外污水收集管路网络，模型的每个零件都保留了独立的建模参数，方便后续根据具体项目的管路需求调整尺寸、更换配件规格，可直接用于建筑给排水方案的可视化展示、施工前的管路排布模拟、以及相关产品的结构设计参考，能够有效帮助设计人员提前预判管路布设中的接驳问题，优化污水收集系统的整体布局合理性。
