一寸黄铜隔膜式气体电磁阀结构设计

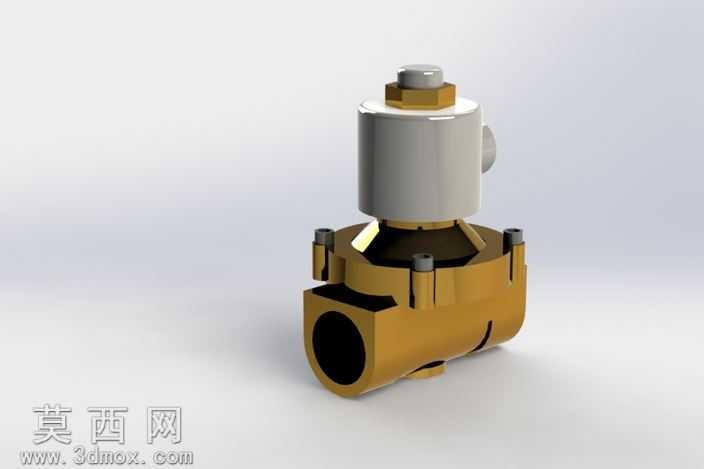

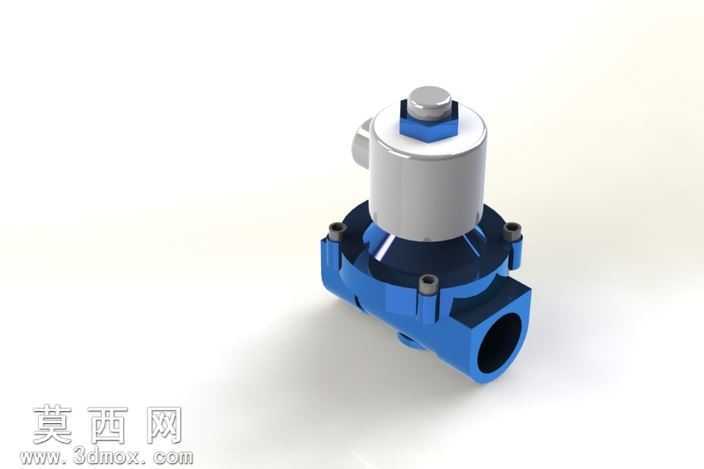

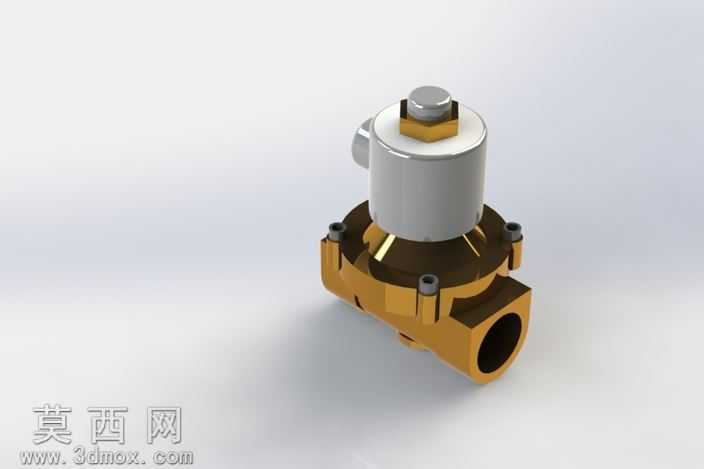

本作品为一寸通径的隔膜式低压气体电磁阀三维建模设计，建模过程遵循机械设计标准规范，先梳理电磁阀的功能逻辑与装配层级，将整体结构拆分为电磁驱动头部、隔膜密封腔体、黄铜阀体三个核心模块逐一构建。电磁驱动头部采用柱式造型设计，建模时精准还原顶部锁紧螺母、侧部接线凸台的结构细节，材质设置为哑光银灰色金属漆面，模拟工业电磁阀驱动端的铸铝外壳质感，边缘做微小倒角处理还原真实机加工的工艺特征，避免生硬直角带来的失真感。中部隔膜密封腔体作为动密封核心结构，建模时严格匹配隔膜式电磁阀的密封行程参数，还原四周均匀分布的锁紧螺栓柱结构，螺栓柱做六角端头细节刻画，腔体与阀体的贴合面设置微小的密封垫装配间隙，材质区分黑色耐油橡胶隔膜、金属紧固件的不同质感，还原密封结构的装配逻辑。下部阀体采用黄铜材质设计，建模时精准还原25mm通径的内孔结构、两端管道连接接口的造型，阀体表面做锻压黄铜的半哑光金属质感设置，还原黄铜材质特有的暖金色金属反光特性，阀体的加强筋、安装定位槽等细节均按照工业阀门的实际工艺要求设计，确保结构强度符合低压气体输送的使用需求。整体建模过程中所有配合面的公差预留、零件的装配层级均符合机械设计规范，渲染时采用柔和的影棚布光，突出金属材质的反光特性与不同零件的材质区分，清晰展示电磁阀的整体外观与结构布局，可用于阀门选型参考、流体管路装配模拟、工业产品展示等场景，模型结构完整无破面，各零件可单独拆分用于装配演示或结构拆解教学，完整还原了一寸黄铜隔膜电磁阀的真实结构特征与工业设计细节。
