带支架单轮工业脚轮三维结构设计

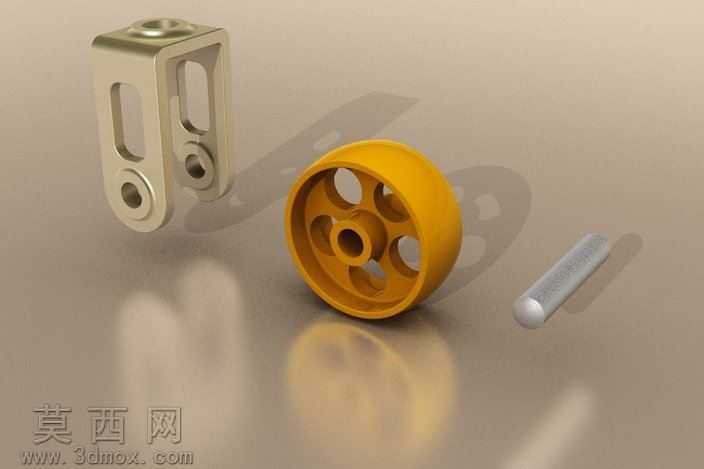

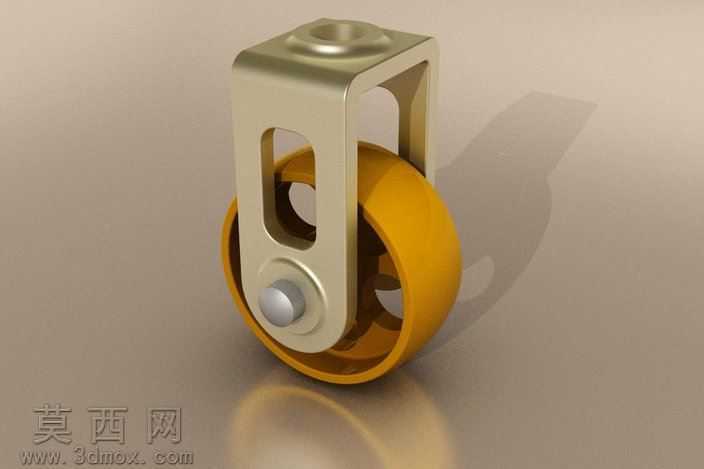

本作品为带一体式安装支架的单轮工业脚轮三维建模作品，建模过程中严格遵循工业脚轮的实际生产尺寸比例进行结构还原，整体模型采用实体建模方式搭建，完整还原了脚轮的各个组成部件。首先从顶部安装支架开始建模，支架采用金属冲压件的结构形态，顶部设计有圆形安装沉孔，用于与设备底部进行螺栓固定，支架主体两侧设置有对称的长条形减重孔，既能够降低支架整体重量，又可以直观观察内部滚轮的转动状态，支架底部预留轮轴安装位，通过同轴心的轮轴将滚轮与支架进行装配约束，保证滚轮可以围绕轮轴顺畅转动。滚轮部分采用工业脚轮常用的硬质耐磨材质设计，轮体为中空环形结构，在保证承重能力的同时减少材料用量，轮体边缘做圆弧过渡处理，避免滚动过程中出现卡滞、刮蹭地面的问题。轮轴端部采用圆头铆钉式的结构设计，既能够实现轮体与支架的紧固连接，又不会出现突出的尖锐结构，提升使用过程中的安全性。材质渲染阶段，金属支架部分采用磨砂金属材质，调整合适的金属粗糙度与反射参数，还原镀锌冲压金属件的真实质感，表面带有细腻的金属磨砂纹理，光线照射下呈现柔和的金属反光，不会出现过于刺眼的高光效果。滚轮部分采用暖黄色硬质工程塑料材质，调整材质的漫反射颜色与轻微的半透明质感，还原尼龙或聚氨酯脚轮的材质特性，表面带有轻微的材质颗粒感，模拟工程塑料注塑成型后的表面质感。场景搭建采用简洁的浅米色反光平面作为承载面，调整环境光与主光源的角度，让脚轮在承载面上投射出柔和自然的阴影，同时通过反光效果衬托出脚轮底部的轮廓形态，提升整体渲染图的立体感与真实感。建模过程中对各个部件的装配间隙进行了合理设置，还原真实脚轮的装配公差，保证模型在虚拟装配状态下不会出现部件干涉的问题，支架与轮轴之间、轮轴与滚轮之间的配合关系完全符合实际工业脚轮的装配逻辑，既可以用于产品外观展示，也能够作为脚轮结构设计的参考模型使用。
