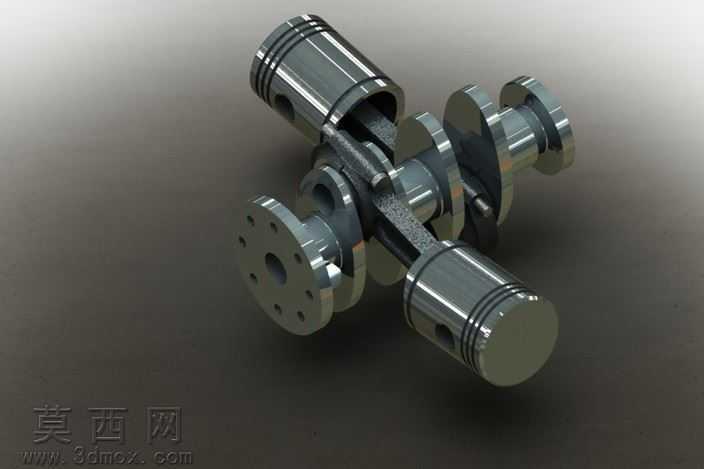

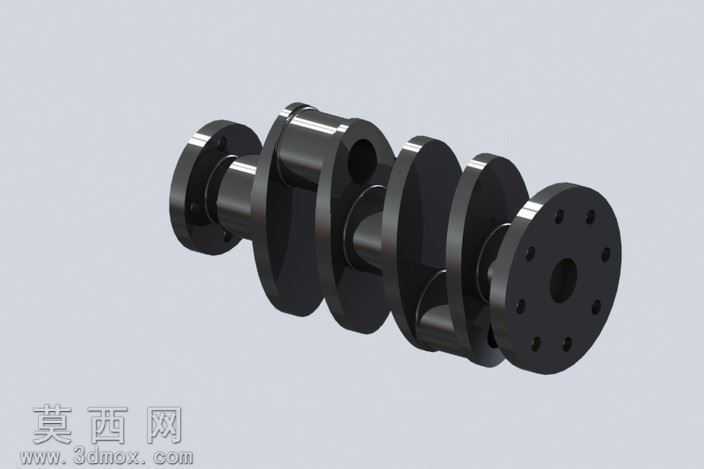

本作品为十字排布的双活塞曲柄连杆动力传动机构三维模型,整体建模过程严格遵循机械设计的尺寸配合规范,在三维建模软件中首先完成核心曲柄轴的参数化绘制,精准还原曲柄销与主轴颈的偏心距参数,确保后续活塞往复行程的运动学准确性。建模阶段对活塞部分进行了精细化结构还原,活塞外表面的活塞环槽采用环形切除特征实现,槽体宽度与深度符合常规内燃机活塞的设计比例,活塞销孔与连杆小头的配合间隙按照间隙配合的公差要求预留装配空间,避免运动仿真过程中出现干涉问题。连杆部分采用变截面杆身设计,大头端与曲柄销的配合轴孔、小头端与活塞销的配合轴孔均添加了同轴度约束,保证传动过程中力的传递路径平顺无偏载。曲柄轴的输出端设计有法兰连接结构,法兰盘上的安装孔采用圆周阵列特征均匀排布,可适配外部动力输出或负载连接需求。材质渲染阶段,整体金属部件采用抛光合金钢材质,调整金属粗糙度参数至0.15左右,添加轻微的环境反射效果,还原金属零件机加工后的亮面质感;活塞环部分采用稍深的灰黑色金属材质,与活塞本体形成视觉区分,突出结构层次。渲染场景采用渐变深灰色背景,添加三点布光系统,主光源从斜上方45度投射,突出零件的曲面轮廓与金属光泽,辅助光源补全暗部细节,避免结构阴影过深遮挡装配关系,背光源勾勒零件边缘轮廓,提升整体渲染的立体感。设计思路上采用十字对称的双活塞布局,两个活塞呈90度夹角排布,相较于传统直列双缸结构,该布局可让曲柄轴的转动扭矩输出更加平顺,降低往复运动产生的惯性振动,可作为小型动力装置、教学演示模型的核心结构参考,完整还原了曲柄连杆机构将直线往复运动转化为旋转运动的核心传动逻辑,所有运动部件的装配约束均按照实际机械装配关系添加,可直接用于运动仿真演示,直观展示活塞往复、连杆摆动、曲柄旋转的联动过程,帮助理解内燃机核心动力结构的工作原理。
- 全部评论(0)
- 模板大小 811.33 KB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2012,其它,
- 软件分类 通用机械零部件
