薄型方块式液压千斤顶三维结构设计

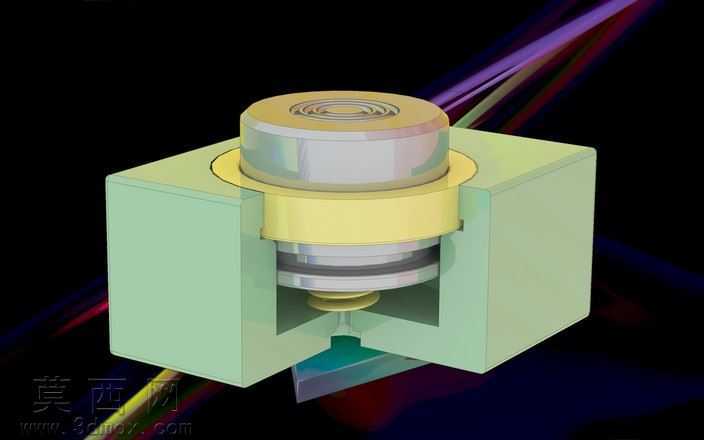

本作品为薄型方块式液压千斤顶的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以基准面定位绘制方形缸体的轮廓草图，通过拉伸凸台命令生成主体缸体结构，对缸体表面的油孔、安装定位孔采用异形孔向导精准定位，保证孔位的同轴度与位置公差符合液压元件的装配要求。顶部顶升活塞部分采用回转类特征建模，先绘制活塞的截面轮廓线，通过旋转凸台生成活塞主体，对活塞顶部的防滑承压面做环形凹槽纹理设计，既还原实物的防滑结构，也提升渲染阶段的细节表现力。缸体与活塞之间的密封槽结构采用旋转切除命令生成，精准匹配密封件的安装尺寸，保证液压腔的密封性能设计合理性。渲染阶段采用Keyshot完成材质与场景搭建，缸体主体赋予哑光绿色金属漆材质，模拟工业液压元件常见的喷塑表面质感，调整材质的粗糙度与金属度参数，还原漆面的细微颗粒感；顶部活塞部分赋予抛光不锈钢材质，添加轻微的环境反射效果，突出金属加工面的光洁质感；活塞与缸体之间的导向环赋予黄色工程塑料材质，区分不同功能部件的材质差异；缸体侧面的标识牌采用贴图功能植入品牌标识，还原实物的细节特征。灯光布置采用三点布光法，主光源从侧上方打亮模型主体，辅光源补全暗部细节，添加地面阴影增强模型的立体感，背景采用浅灰色渐变背景突出模型本身。结构设计上采用薄型方块布局，相比传统立式千斤顶大幅降低本体高度，适用于狭小空间内的重物顶升作业，缸体侧面预留的两个油孔分别为进油口与回油口，可外接液压动力源实现顶升与回落动作，方形缸体的结构设计相比圆形缸体具备更好的放置稳定性，无需额外辅助固定即可平稳放置在作业平面。设计过程中充分考虑液压元件的加工工艺性，所有棱边均添加合理的工艺倒角，避免应力集中的同时提升装配安全性，各部件之间的配合间隙按照液压元件的常规配合公差设定，保证虚拟装配下无干涉问题，整体模型结构完整，细节还原度高，可用于液压元件的结构教学、产品展示以及相关液压系统的配套设计参考。
