小型立式冲压执行机械装置结构设计

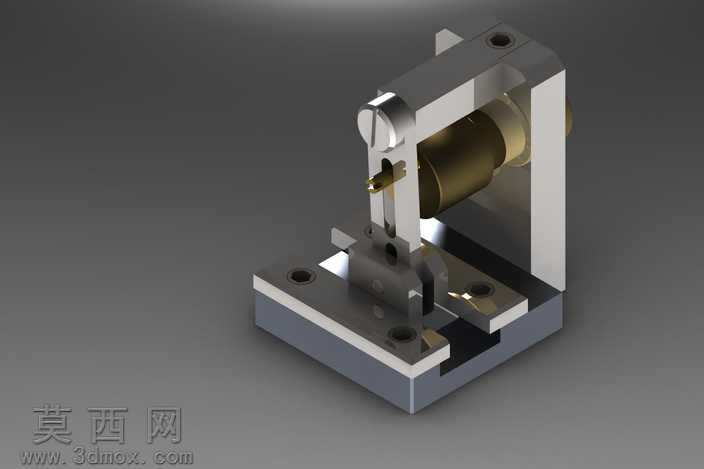

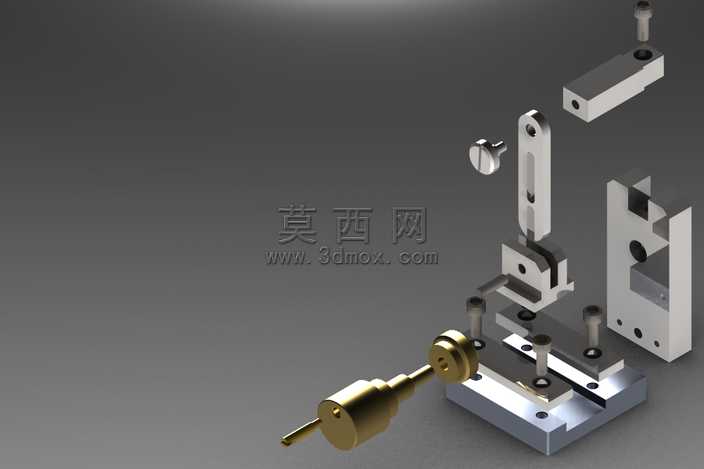

本作品为一款小型立式机械执行装置的三维建模成果，建模过程依托三维参数化设计软件完成，全程采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再按照实际装配约束关系完成整机的虚拟装配，确保所有零件的配合间隙、运动行程都符合机械设计的公差规范。建模阶段对装置的底座、立式支撑框架、执行压头、驱动组件、定位工装等核心零件都做了精细化的特征构建，底座部分的安装孔、定位槽、支撑面都严格按照机械加工的工艺要求设计，保证后续实际加工时的工艺可行性；立式支撑框架采用双侧立板搭配顶部横梁的门式结构，建模时通过对称约束保证两侧立板的同轴度与平行度，避免后续装配出现卡滞问题。渲染阶段采用了工业级的材质赋予方案，金属结构件分别赋予了不同的金属材质，底座与支撑框架采用磨砂碳钢材质，模拟实际钣金加工后的哑光金属质感，执行压头与定位销采用抛光合金钢材质，突出工作部件的高强度属性，驱动组件的筒体部分采用黄铜材质搭配金属端盖，还原小型驱动元件的真实外观质感；场景布光采用三点布光法，主光源从侧上方45度角投射，突出装置的结构层次与零件轮廓，辅光源补全暗部细节避免出现死黑区域，背景采用渐变灰色调，让整个装置的视觉焦点更加集中。结构设计上，这款装置采用立式下压的执行逻辑，底部的带孔底座可以通过螺栓固定在工作台面上，底座上设置的可调整定位块能够适配不同尺寸的待加工工件，中部的执行压头通过导向槽与立式框架连接，保证下压过程的直线度，驱动组件布置在框架中部，通过连杆结构将动力传递到压头，整体结构紧凑小巧，既可以作为小型冲压、压装工序的独立执行单元，也可以集成到小型自动化生产线中作为末端执行工位。设计过程中充分考虑了装置的易维护性，所有连接部位都采用标准紧固件，驱动组件与执行部件的连接采用快拆结构，方便后续的零件更换与维护保养，同时对所有运动部件的行程都做了限位设计，避免超程运行带来的结构损坏，整体建模精度达到工业生产级要求，可直接用于后续的工程图导出、加工模拟以及运动仿真验证。
