二位二通常闭式工业电磁阀三维结构设计

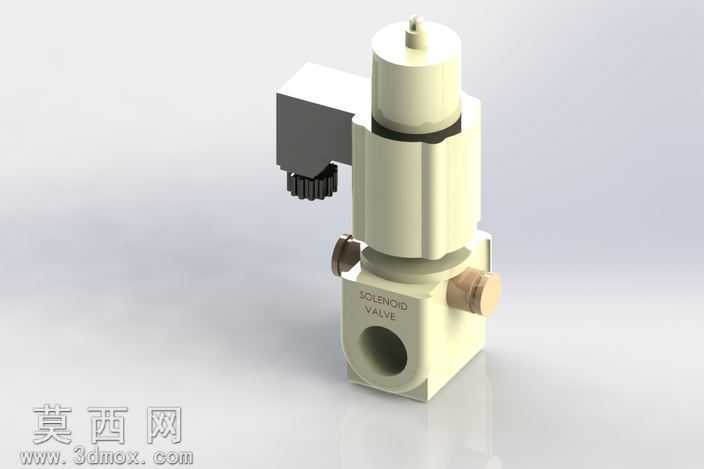

本作品为工业管路系统用电磁阀的三维数字化设计成果，整体建模过程依托三维参数化设计软件完成，遵循工业阀件的实际生产制造逻辑搭建全参数化模型，可根据不同通径、压力等级的使用需求快速调整核心尺寸参数，适配不同工况的选型设计需求。建模阶段首先完成整体结构的比例规划，将阀件划分为下部流体通断阀体、中部电磁驱动腔体、上部电磁线圈组件、侧部接线防护结构四个核心模块，各模块间采用工业标准的装配约束关系进行定位，保证各部件的同轴度、配合间隙符合实际阀件的装配公差要求。阀体部分采用方块式集成结构设计，建模时精准还原了介质流通的通孔结构、端部密封连接位、以及驱动阀芯的安装腔室，阀体表面的标识字符采用浮雕式建模处理，还原真实产品的标识细节，阀体与接头连接的部位做了倒角过渡处理，避免应力集中的结构缺陷。中部驱动腔体做了分层结构设计，还原了动铁芯、静铁芯、复位弹簧的安装空间，腔体外部的锁紧螺母结构采用真实的螺纹特征建模，可直观展示阀件的装配锁紧逻辑。上部电磁线圈组件做了柱式封装结构设计，还原了线圈塑封外壳的圆润过渡特征，顶部的手动应急按钮结构做了细节还原，可直观展示断电状态下的手动操作结构。侧部的接线防护结构采用方型塑封外壳搭配底部防水锁紧头的设计，接线头的齿状防滑结构、线缆密封结构均做了精细化建模，还原电气连接部位的防水防护设计细节。材质与渲染阶段，针对不同部件的实际材质做了区分设置：阀体、金属接头部位采用哑光米黄色硬质合金材质，还原铝合金阳极氧化或铜合金镀镍的表面质感，金属表面添加了细微的磨砂纹理与微弱的环境反射效果，避免塑料感；电磁线圈外壳采用同色系哑光塑封材质，表面粗糙度略高于金属部件，区分材质差异；接线盒部位采用深灰色工程塑料材质，还原接线防护部件的材质特征；锁紧螺母、密封部位采用黑色橡胶或黑色氧化金属材质，通过色彩与质感差异区分不同功能部件。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角照射，突出阀件的结构轮廓与部件衔接关系，底部添加微弱的环境反射效果，让模型呈现出放置于光滑工作台面的真实展示效果，背景采用浅灰色渐变背景，避免多余元素干扰阀件本身的结构展示。整体设计完整还原了常闭式电磁阀的工作结构逻辑，电磁线圈通电时产生电磁吸力带动铁芯提升，打开阀体介质通路，断电时铁芯在复位弹簧作用下回落切断通路，模型可直接用于产品选型展示、装配教学演示、以及管路系统的虚拟装配验证，所有结构特征均符合工业电磁阀的实际设计规范，无结构干涉、比例失调等建模问题。
