工业用压力控制器剖面结构三维设计

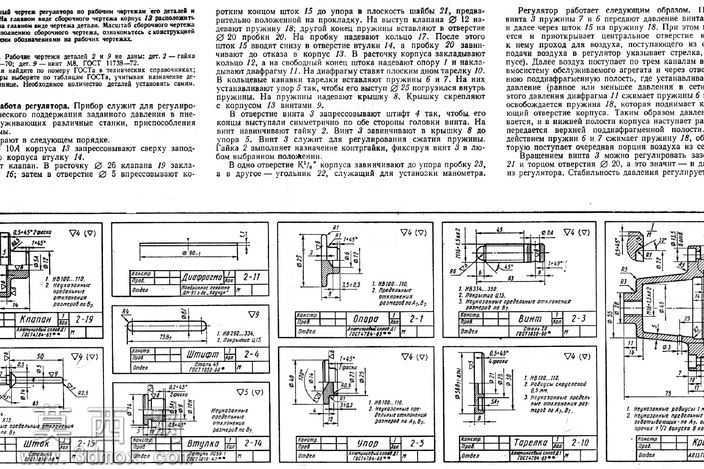

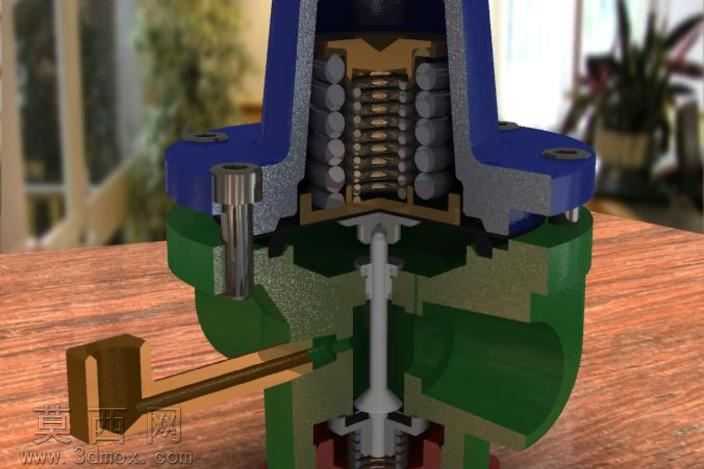

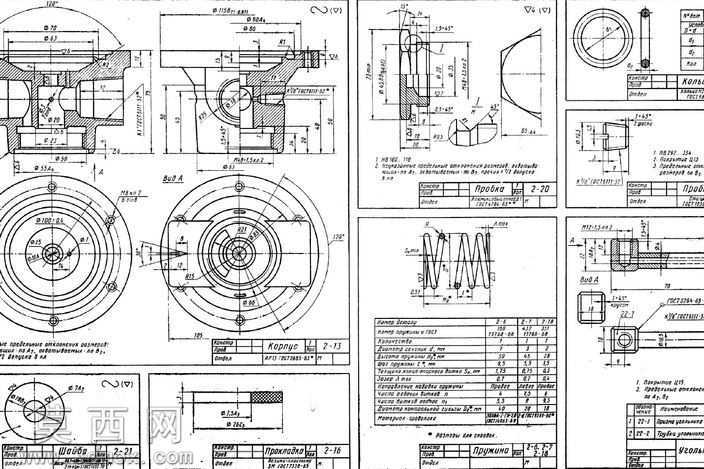

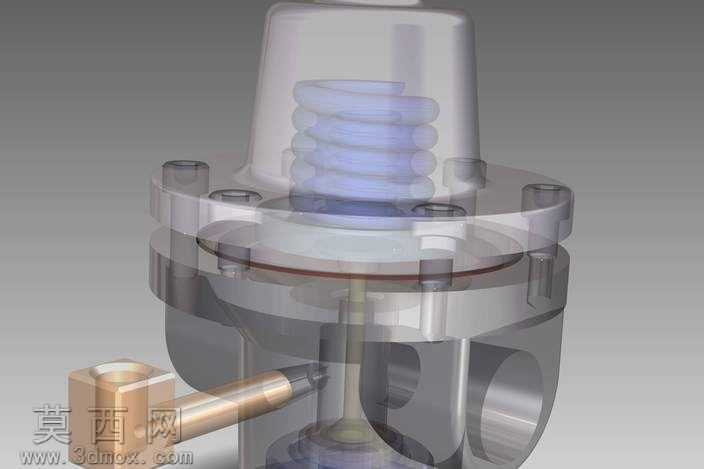

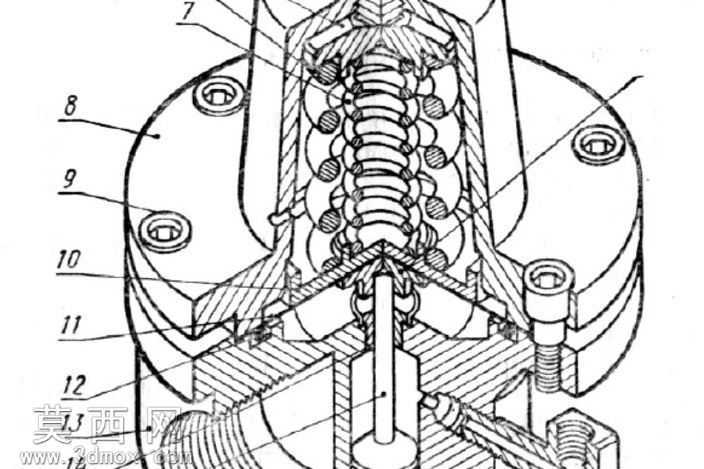

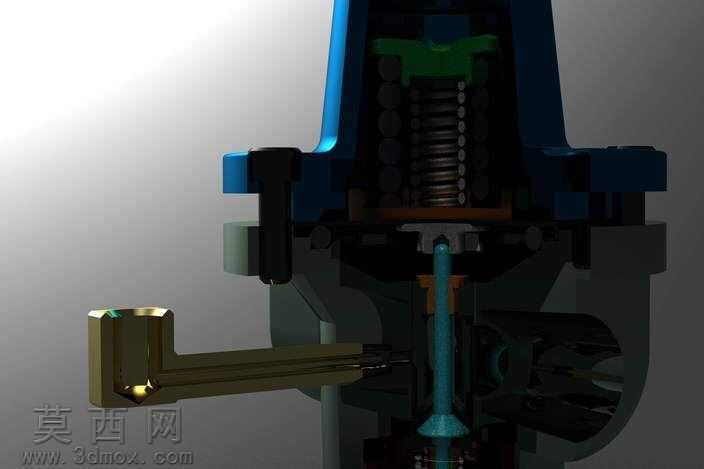

本作品为工业压力控制器的三维建模设计成果，采用专业三维建模软件完成全参数化构建，完整还原了压力控制器的内部装配结构与外部造型特征。建模过程中严格遵循机械设计的尺寸规范，对每一个零部件都进行了独立建模与装配约束，从外部的阀体外壳、连接接头，到内部的弹簧组件、阀芯结构、密封元件、压力感应部件，都按照实际工业产品的装配逻辑完成层级装配，确保各部件之间的配合关系准确，可直观呈现压力控制器的工作原理与内部构造。渲染阶段采用了写实材质赋予方案，金属部件根据材质差异分别赋予了黄铜、铸钢、阳极氧化铝合金等不同的金属材质，调整了对应的粗糙度、反射率与金属度参数，还原不同金属零件的真实质感；密封橡胶件、塑料结构件则赋予了对应的高分子材质，调整了漫反射与高光参数，区分非金属部件与金属部件的视觉差异；弹簧等弹性元件采用了发黑处理的金属材质，还原工业弹簧的外观特征。场景布光采用了多光源组合的影棚布光方案，主光源提供主要照明勾勒产品整体轮廓，辅光源补充暗部细节避免死黑，轮廓光强化产品边缘的立体感，同时添加了柔和的环境反射，让金属材质的反射效果更自然真实。设计思路上采用了剖面展示的呈现方式，将压力控制器的一侧外壳做剖切处理，无需拆解装配体即可完整展示内部的弹簧调压结构、阀芯导流结构、流体通路走向，清晰呈现压力控制器在工作状态下，流体进入阀体后作用于感应元件、通过弹簧预紧力实现压力控制调节的完整结构逻辑。建模过程中对零件的倒角、圆角等工艺细节都做了还原，避免出现尖锐的不合理棱角，符合机械加工的工艺要求，各零件之间预留了合理的装配间隙，符合实际产品的装配公差要求，整体模型结构完整，细节丰富，既可以作为工业产品结构展示的可视化素材，也可用于机械原理教学、产品设计参考等场景，通过三维建模的方式将压力控制器的复杂内部结构直观呈现，降低了这类工业控制元件的结构理解门槛。
