可任意角度调节的工具用老虎钳结构模型

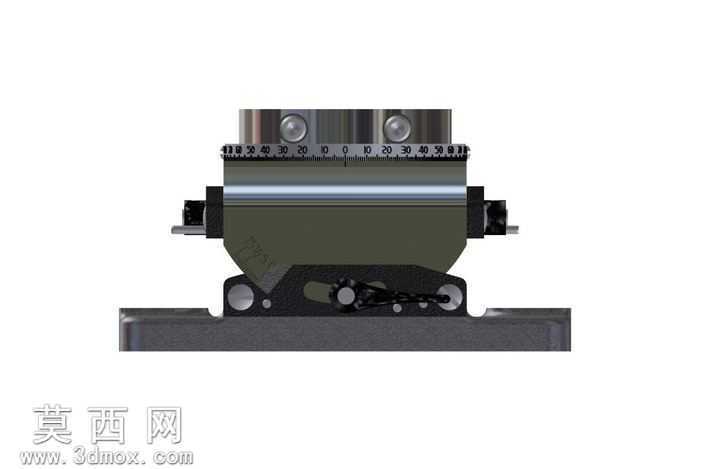

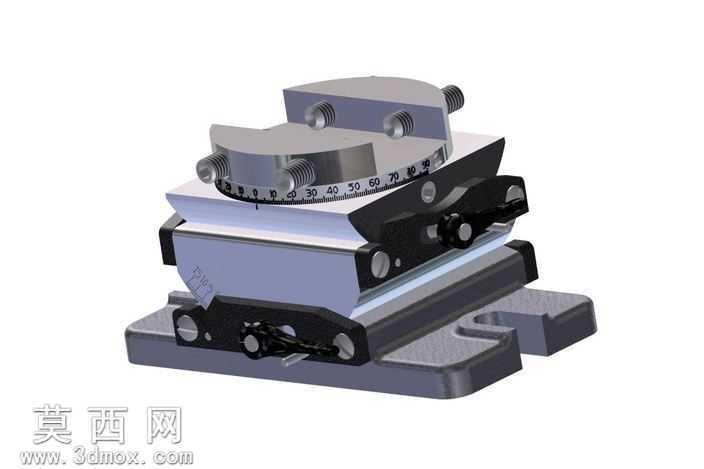

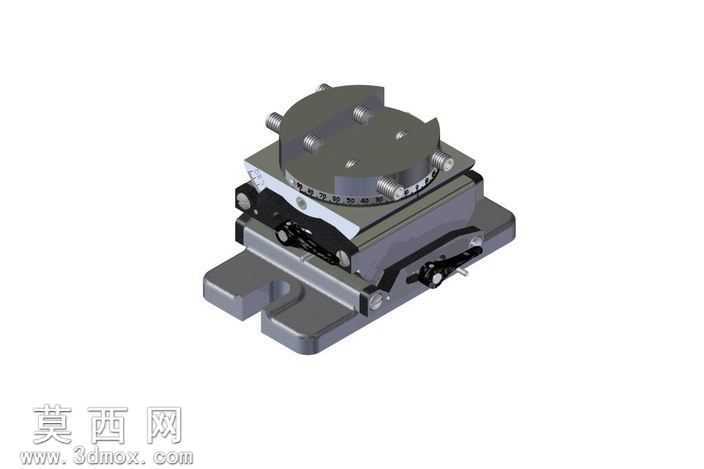

本模型为可实现任意角度调节的工具老虎钳三维结构，建模过程严格遵循机械工装夹具的实际生产尺寸规范，在三维建模软件中完成全参数化的零件搭建与装配约束。首先从底座结构开始建模，底座采用带安装槽的铸铁式结构设计，预留的T型安装槽可适配不同机床工作台的装夹固定需求，建模时精准还原了底座的加强筋结构与安装孔位的位置公差，保证底座部分的结构强度符合实际夹持作业的承重要求。中间的角度调节层是本模型的核心结构部分，建模时分别构建了水平回转调节机构与俯仰角度调节机构，水平回转盘带有清晰的角度刻度标识，刻度从0到90度均匀排布，可实现水平面内的任意角度回转定位，俯仰调节部分采用双轴铰接配合锁紧手柄的结构，通过扳动锁紧手柄即可完成俯仰角度的快速固定，建模时还原了铰接轴的配合间隙与锁紧机构的楔形压紧结构，保证角度调节动作的逻辑与真实产品完全一致。上部的钳体部分建模还原了活动钳口与固定钳口的配合结构，钳口表面的防滑齿纹做了精细化的纹理建模，夹持螺杆的梯形螺纹结构按照标准机械螺纹参数生成，螺杆端部的滚花调节螺母也还原了表面的防滑滚花纹理，保证手动调节夹持松紧度的操作逻辑真实可感。材质渲染部分，底座与主体金属结构采用磨砂铸铁材质，调节手柄部分做了发黑处理的金属质感渲染，刻度盘部分采用亮面金属材质突出刻度标识的清晰度，钳口防滑部分做了淬火硬化的金属质感区分，不同结构部分的材质差异清晰可辨，能够直观区分不同功能部件的材质特性。整体装配过程严格按照实际产品的装配顺序添加配合约束，所有活动部件均保留了正确的运动自由度，可在三维软件中模拟角度调节、钳口开合、锁紧固定的全流程动作，结构上兼顾了夹持稳定性与角度调节的灵活性，可作为机床附件设计、工装夹具参考的三维素材使用，完整还原了多角度虎钳的结构设计思路与功能实现逻辑。
