管状螺旋给料输送设备三维结构设计

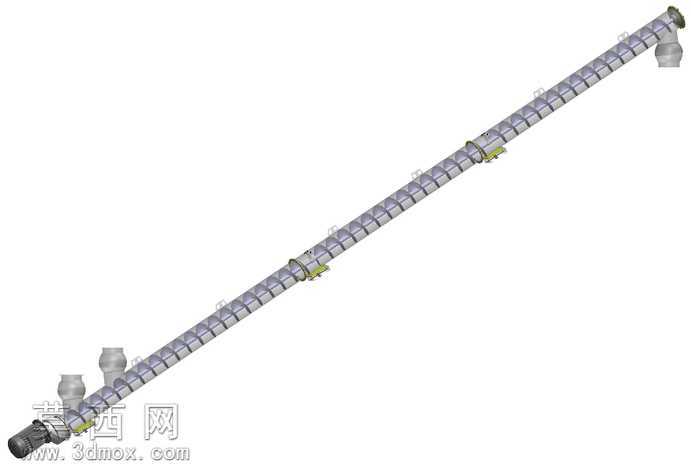

本模型为管状螺旋给料输送设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循螺旋输送设备的工程设计规范，对各部件的装配关系、尺寸配合进行了精准还原。模型主体为长直管状输送腔体，内部集成连续螺旋叶片推送结构，螺旋叶片沿中心轴等距排布，叶片与管壁间隙控制在合理工程范围内，保证物料推送过程中无卡滞、无残留。设备沿管体设置多组进料接口，可实现多点位同时进料，端部设置出料端结构，适配不同工况下的物料导出需求。建模时对管体外部的支撑固定组件进行了细化设计，支撑抱箍结构可实现设备的角度调节与位置固定，适配不同安装场景的倾斜输送需求。模型对各连接法兰、密封结构、端部传动连接位都做了细节还原，螺旋叶片的曲面建模采用扫掠成型方式，保证螺旋升角均匀一致，符合物料推送的力学特性。材质设置上，主体输送管采用金属哑光钢材材质，螺旋叶片采用耐磨合金材质表现，支撑组件做了防锈涂装质感区分，各接口密封件采用橡胶材质表现，通过材质差异清晰区分不同功能部件。设计过程中重点考量了设备的输送连续性、安装便捷性与维护便利性，整体结构无冗余设计，各部件拆分清晰，可直接用于工程方案展示、结构校核与教学演示，完整还原了管状螺旋给料设备的工作结构与装配逻辑，能够直观呈现密闭管体内螺旋推送物料的工作原理，为同类输送设备的设计优化提供了可参考的三维结构范本。
