带支架槽型缓冲塑料托辊组结构设计

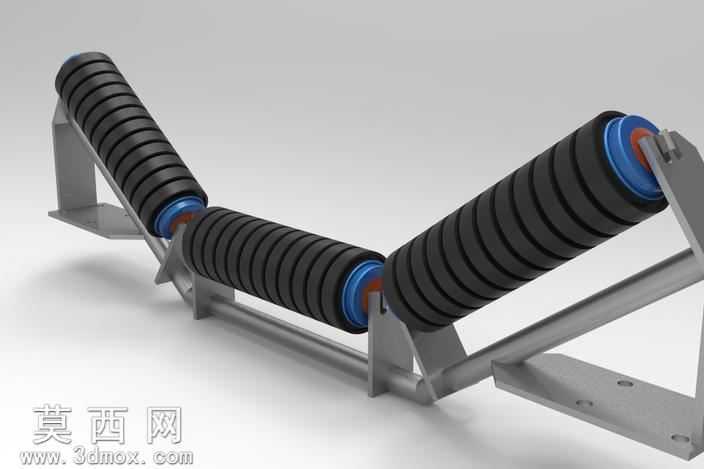

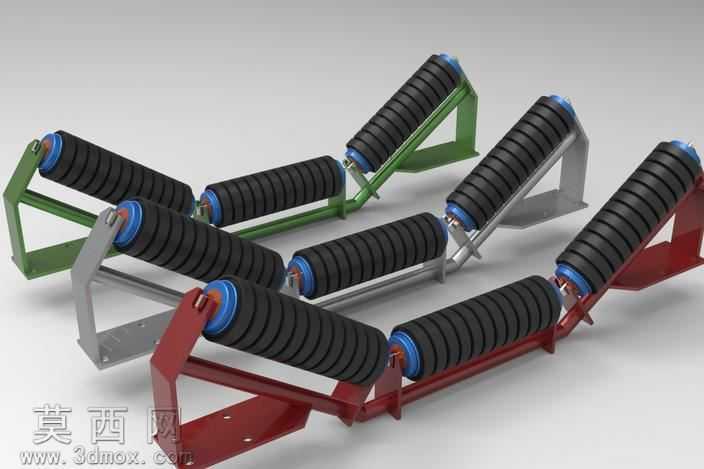

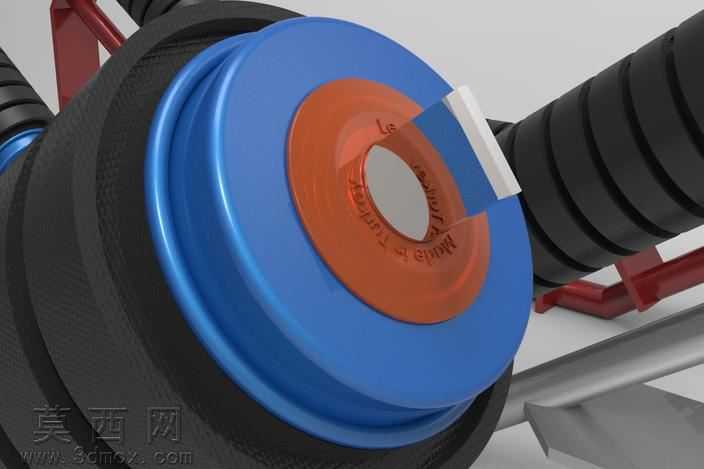

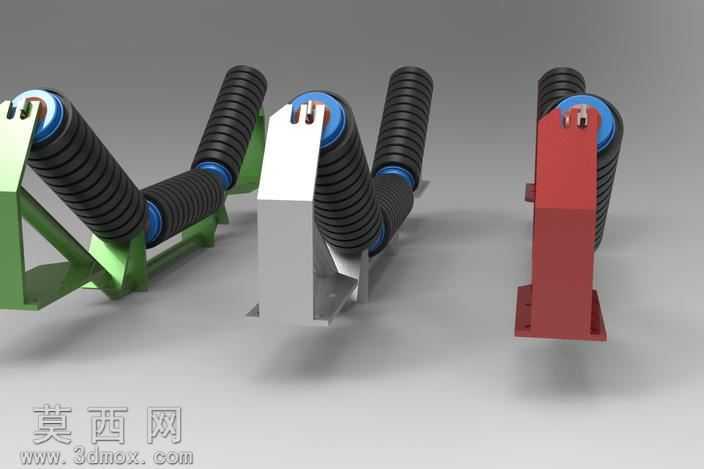

本作品为带安装支架的槽型缓冲塑料托辊组三维建模成果，建模过程严格遵循带式输送机托辊组的实际工程设计规范，采用SolidWorks完成全参数化建模，所有零件尺寸均参考通用带式输送机托辊的行业标准设定，保证模型具备实际工程参考价值。建模阶段首先完成单个托辊的零件建模：托辊辊体采用高分子塑料材质设定，建模时还原了辊体外壁的环形缓冲凹槽结构，该结构可增大与输送带的接触摩擦力，同时吸收输送物料下落时的冲击载荷，避免输送带打滑或被硬物划伤；辊体两端的轴承安装位、密封槽结构均做了精细化建模，还原了托辊内部轴承装配、密封件限位的结构细节，辊端的蓝色缓冲端盖采用弹性橡胶材质设定，建模时做了圆角过渡处理，避免尖锐棱角磕碰输送带。完成单个托辊建模后，进行槽型支架的建模设计：支架采用弯折钢板焊接结构设定，建模时还原了支架的安装底板、托辊支撑耳板、横向连接横梁的全部结构，安装底板上预留了螺栓固定孔位，支撑耳板的角度按照30度槽型托辊的标准倾角设计，保证三个托辊拼接后形成贴合输送带的凹槽轮廓，可有效防止输送过程中物料撒漏。装配阶段采用同轴心、重合等标准配合关系完成整体装配，三个托辊分别安装在支架的对应支撑位，转动副预留了合理的装配间隙，还原托辊可灵活转动的实际工作状态。渲染阶段采用Keyshot完成材质与场景渲染：塑料辊体赋予哑光黑色耐磨高分子塑料材质，调整材质粗糙度模拟工程塑料的磨砂质感，端盖赋予蓝色丁腈橡胶材质，金属支架赋予喷砂碳钢材质，添加细微的焊接纹理与表面氧化质感，场景采用柔和的工业影棚灯光，多角度展示托辊组的结构细节与装配关系，清晰呈现槽型轮廓、缓冲结构、安装点位的设计细节。该托辊组的设计思路围绕输送场景的实用需求展开，采用塑料辊体替代传统钢制辊体，可降低辊体自重、减少运行噪音，同时具备优异的耐磨耐腐蚀性能，槽型排布的结构可提升输送带的物料承载量，缓冲结构可延长输送带与托辊自身的使用寿命，整体模型结构完整、细节丰富，可用于输送机设计选型参考、教学演示、虚拟装配仿真等场景。
