带保温结构螺旋输送设备三维设计

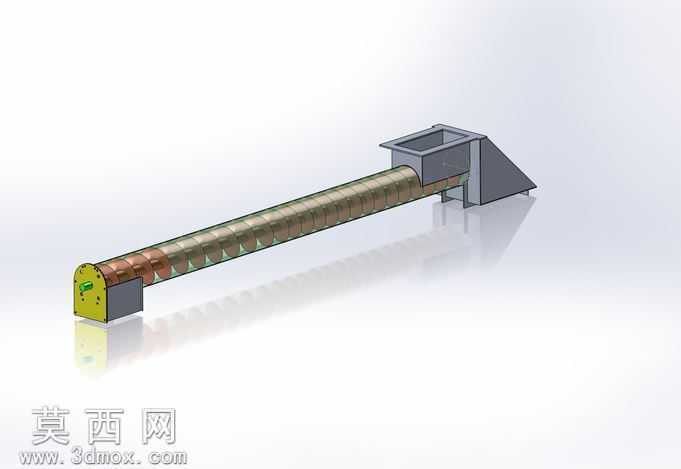

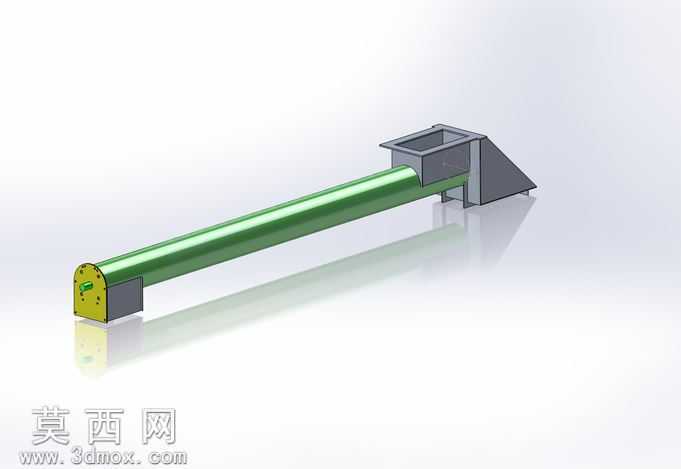

本作品为带保温功能的螺旋输送设备三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配设计思路，先逐一完成各零部件的独立建模，再按照实际装配约束完成整机组合，确保各部件配合关系符合机械设计规范。建模阶段首先搭建设备核心的螺旋轴主体，采用等螺距连续螺旋叶片结构，叶片与中心轴的连接部位做了贴合过渡处理，还原实际焊接装配的结构形态，螺旋轴两端预留了轴承安装位与端盖配合结构，保证转动结构的合理性。外部输送管段采用分段式透明壳体设计，既还原了设备的保温夹层结构，也能直观展示内部螺旋叶片的排布形态与物料输送路径，管段两端分别连接进料端与驱动端结构：进料端设置上方敞口的方形进料斗，进料斗与管段衔接处做了导流斜面设计，避免物料卡滞；驱动端设置端盖密封结构，预留了动力输入轴的安装位，端盖外部做了加强筋结构提升壳体刚性。设备末端设置倾斜出料导槽，导槽与管段出料口平滑衔接，导槽侧面做了三角支撑结构保证出料端的结构稳定性。材质渲染阶段，针对不同部件做了差异化材质赋予：螺旋叶片采用金属铜色质感材质，还原耐磨金属部件的视觉效果；外部管段采用半透明磨砂材质，模拟保温夹层的可视化效果；端盖、进料斗、出料导槽采用哑光灰色金属材质，还原碳钢焊接构件的表面质感；驱动端端盖做了亮黄色警示材质区分，突出动力端的功能区域。整体结构设计围绕保温输送的功能需求展开，管段的封闭结构可减少输送过程中物料的热量散失，连续螺旋结构可实现粉状、颗粒状物料的平稳连续转运，各连接部位的密封结构设计可避免物料撒漏与热量流失，建模过程中对所有部件的尺寸比例做了协调统一，装配约束完全符合实际设备的运动逻辑，可直接用于结构展示、方案演示与后续工程图转化参考。
