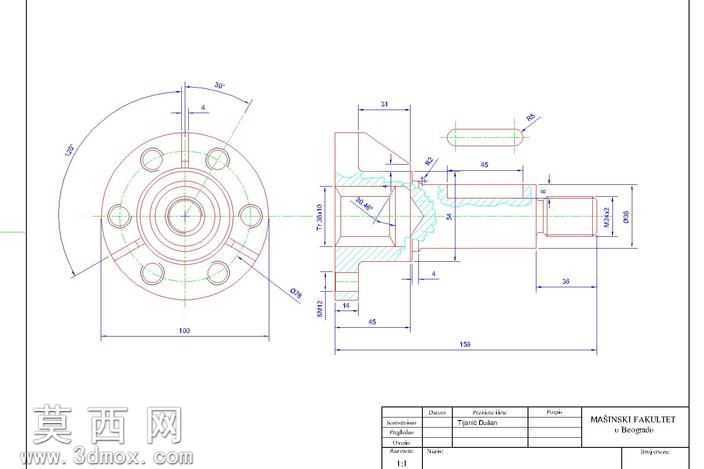

法兰轴类连接零件工程设计图纸

本作品为法兰轴类连接零件的工程设计成果，建模前期先梳理零件的功能定位，该零件用于实现传动系统与固定基座的连接，一端为带均布安装孔的法兰盘结构，另一端为阶梯轴结构，中间通过锥面过渡实现同轴定位，建模时首先确定零件的主基准轴线，以法兰盘端面为轴向定位基准，先绘制法兰盘的截面轮廓，通过旋转特征生成法兰盘基体，在法兰盘端面上按照圆周均布的定位尺寸绘制安装孔的草图，通过拉伸切除特征生成六个通孔，同时绘制法兰盘上的定位销孔特征，保证安装时的周向定位精度。针对中间的锥面过渡段，严格按照图纸标注的锥度参数绘制截面线，通过旋转特征与两端结构做布尔合并，保证锥面的同轴度公差符合装配要求。阶梯轴段部分按照各轴段的直径、长度尺寸依次绘制，依次生成轴肩、退刀槽、键槽等结构，其中键槽特征通过在轴段基准面上绘制键槽轮廓，采用拉伸切除的方式生成，严格控制键槽的宽度、深度以及轴向定位尺寸，保证与传动件的配合精度。建模过程中对所有倒角、圆角特征做统一处理，按照机械加工的工艺要求，在锐边位置添加符合标准的倒角，在轴肩过渡位置添加圆角避免应力集中。材质设定上根据零件的使用工况，选用45号调质钢作为基础材质，渲染时赋予金属哑光质感，对加工面做轻微反光处理，非加工面做粗糙质感区分，清晰展现零件的不同加工区域。结构设计上充分考虑装配需求，法兰盘端面与轴段的垂直度、各轴段的同轴度都在建模时做了公差预留，锥面部分的尺寸精度按照过渡配合要求设定，保证装配时能够实现精准对中，同时轴段上的退刀槽尺寸符合车削加工的工艺要求，避免加工时出现撞刀问题，键槽的位置与尺寸满足平键连接的标准规范，保证扭矩传递的可靠性。整个建模过程完全遵循机械设计的规范要求，所有尺寸与工程图纸标注一一对应，结构设计兼顾了使用性能与加工工艺性，能够直接用于后续的加工生产与装配验证。
