十字滑块式联轴器三维结构设计

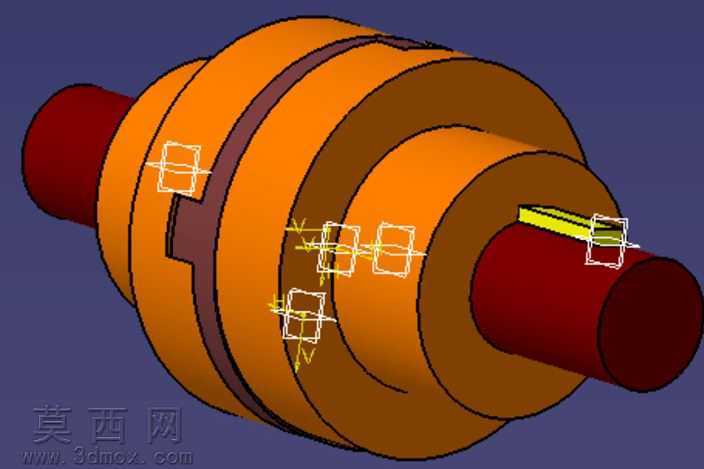

本作品为十字滑块式联轴器的三维装配模型，建模过程严格遵循机械传动部件的设计规范，完整还原了该类联轴器的核心结构与装配关系。建模阶段先完成两端轴套的基体构建，分别在两个轴套的相对端面加工出径向通槽结构，槽的尺寸公差按照滑动配合要求设定，保证中间十字滑块能够在槽内顺畅滑动，同时控制径向间隙避免传动过程中出现过大的空程误差。中间十字滑块的两个凸榫呈垂直分布，分别与两端轴套的凹槽对应配合，建模时对凸榫与凹槽的接触面做了贴合度校验，确保装配后两轴的同轴度误差补偿功能可以正常实现。两端的连接轴段分别做了轴径的阶梯设计，还原了实际应用中与动力输出、输入轴的配合结构，轴端的键槽结构也完整呈现，明确了扭矩传递的连接方式。材质渲染上，轴套与十字滑块主体采用橙棕色金属漆材质，模拟合金钢调质处理后的表面质感，连接轴段采用深红色氧化处理的金属材质，区分不同功能部件的同时，清晰呈现各零件的装配边界。结构设计上充分考虑了十字滑块联轴器的工作特性，这类联轴器属于可移式刚性联轴器，能够补偿两轴间的径向偏移与少量角向偏移，建模时保留了滑块与槽之间的合理活动间隙，直观展现其偏移补偿的工作原理。整个装配模型按照实际装配顺序完成配合约束，从左至右依次为左端输入轴套、中间十字滑块、右端输出轴套，各零件的装配基准统一，没有出现干涉错位的问题，同时在模型中标注了关键配合面的位置，清晰展示各部件的传动逻辑。设计思路围绕机械传动中轴系连接的实际需求展开，还原了该类联轴器结构简单、制造方便、适合低速大扭矩传动场景的特点，模型的结构比例完全参照实际工业应用中的常用尺寸设定，可用于机械原理演示、装配教学以及相关传动方案的参考设计。
