饲料管路止回检查阀组件结构设计

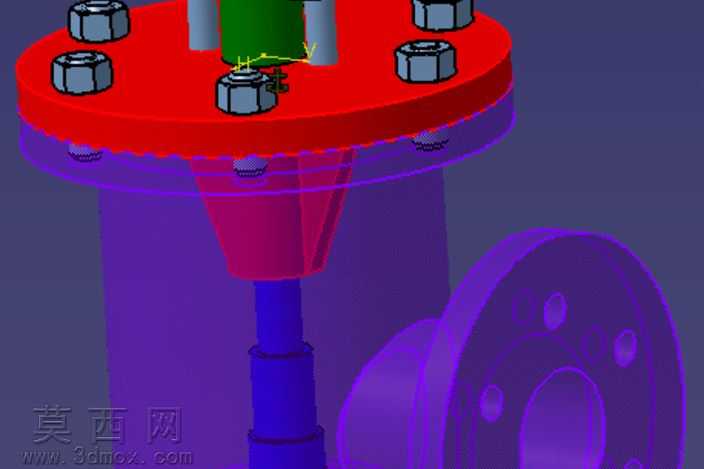

本模型为饲料输送管路配套的止回检查阀组件，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循阀门类机械产品的设计规范，对各组成部件的尺寸配合、装配关系进行了精准还原。模型整体采用自底向上的装配建模思路，首先完成单个标准件的参数化建模：顶部法兰端盖采用拉伸凸台结合阵列特征完成螺栓孔位的均匀排布，配套的六角螺母、螺栓采用标准件库调用结合细节特征优化，还原了紧固件的螺纹细节、六角棱边的倒角处理，保证装配时的干涉检查精准度。阀体内腔的流道结构采用曲面建模结合实体修剪完成，还原了止回阀启闭过程中介质流经的渐变式流道形态，避免直角结构造成的饲料颗粒卡滞问题，适配饲料输送工况下的颗粒介质通行需求。阀杆与启闭件的配合结构采用同轴度约束完成装配，还原了阀杆升降过程中的运动轨迹，顶部的密封压盖、填料函结构也进行了细节建模，还原了阀门密封结构的装配层次。渲染阶段对不同部件赋予了差异化材质：顶部法兰紧固件赋予金属碳钢材质，调整金属粗糙度参数还原紧固件的哑光金属质感；阀体内腔的过流部件根据功能区分材质，与介质接触的启闭件、阀座部分赋予耐磨合金材质，调整材质反光度凸显加工面的光洁度；法兰连接的密封垫片赋予橡胶材质，调整材质的漫反射参数还原非金属材质的哑光质感；外部阀体部分根据结构区分，侧部连接法兰采用与顶部法兰一致的碳钢材质，中腔部分的可视化半透明效果采用半透明玻璃材质调整透明度参数，清晰展示阀腔内部的装配结构，方便观察内部阀杆、启闭件的位置关系。设计过程中充分考虑饲料输送工况的使用需求，在止回结构的设计上采用升降式止回结构，避免饲料颗粒卡滞在密封面造成密封失效，法兰连接的螺栓排布采用等距圆周阵列，保证连接受力均匀，同时在阀腔的过渡位置均做了圆角处理，减少饲料残留的死角。整体模型完成装配后进行了全局干涉检查，对螺栓与法兰孔、阀杆与填料函、启闭件与阀座的配合间隙进行了参数调整，保证各运动部件无干涉，装配关系符合实际阀门产品的装配逻辑，可用于阀门结构展示、工况模拟以及后续的工程图导出参考。
