十字轴式万向联轴器三维结构设计

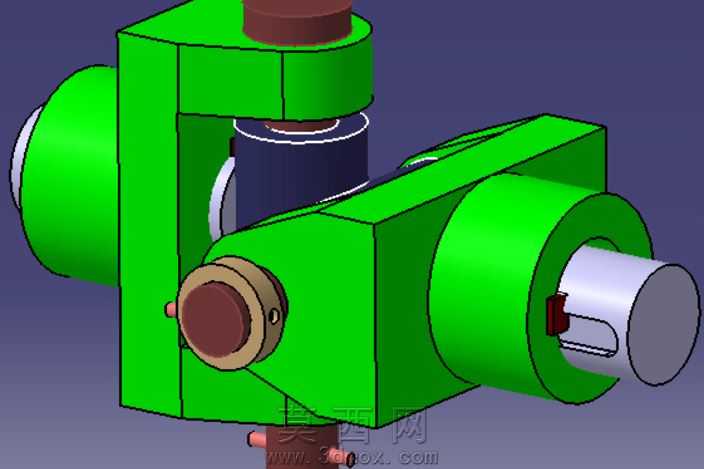

本作品为十字轴式万向联轴器的三维参数化建模成果，建模过程严格遵循机械设计手册中万向联轴器的尺寸规范与装配要求，先完成各基础零件的独立建模：分别构建两端的轴套主体、十字连接轴、定位销、锁紧卡件等单体结构，建模时对轴套内的键槽结构做了精准还原，保证与配套传动轴的周向固定功能可实现，对十字轴的轴颈配合面做了公差预留的结构处理，还原实际生产中的装配间隙要求。材质渲染阶段，将主体轴套结构赋予亮绿色工程塑料质感的材质，模拟工程中常用的增强尼龙包覆或涂装外观，金属轴类零件赋予银灰色金属材质，还原45号钢调质后的表面质感，定位销、锁紧件赋予棕褐色铜合金材质，区分不同功能零件的材质属性，同时对配合接触面做了轻微的磨砂质感处理，避免渲染效果过于失真。结构设计上，完整还原了万向联轴器的核心传动特性：可实现两轴存在夹角情况下的扭矩传递，十字轴与两端轴套的铰接结构可在一定角度范围内自由摆动，适配安装时的同轴度误差与工作中的轴系偏移，轴端的平键结构可传递较大扭矩，侧面的锁紧销结构可实现轴向定位，防止传动过程中轴套脱出。设计思路围绕通用传动场景的使用需求展开，整体结构紧凑，转动副的布局合理，无冗余结构，各零件的装配关系完全符合实际装配逻辑，可直接用于装配模拟、运动仿真以及工程出图参考，也可作为机械原理教学中万向传动部分的演示模型，直观展示万向联轴器的工作原理与结构组成。
