两针法兰面板安装式军规连接器

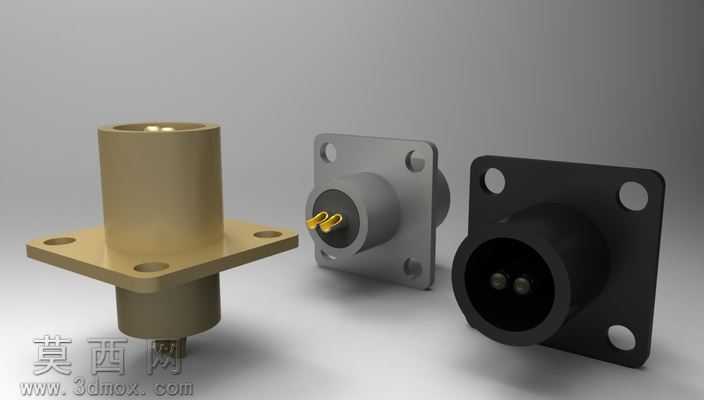

本模型为两针面板安装型军规连接器，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循mil-spec军用连接器设计规范，完整还原产品的每一处结构细节。建模阶段首先以连接器的安装法兰为基准绘制草图，精准定位四个安装孔的孔位、孔径与法兰盘的外形轮廓，通过拉伸特征生成法兰基座实体，再对法兰边缘做符合工艺要求的倒角处理，避免锐边结构。随后构建插合端的圆柱壳体，绘制壳体内部的空腔结构，预留插针安装位与绝缘介质的容纳空间，通过同轴约束保证壳体与法兰基座的同轴度误差控制在建模精度允许范围内。插针部分按照军规连接器的接触件尺寸标准建模，还原插针端部的圆弧导向结构，确保虚拟装配时插针与对接端插孔能够实现顺畅导向插合，插针与壳体内部的绝缘安装座通过配合约束完成装配，还原绝缘座对插针的固定限位结构。材质与渲染阶段，连接器的金属外壳赋予军绿色钝化镉镀层材质，调整材质的粗糙度、金属度参数还原军规连接器外壳的哑光军绿质感，插针部分赋予镀金铜合金材质，呈现接触件的金属光泽，绝缘安装座赋予黑色热固性塑料材质，区分不同部件的材质属性。渲染时采用蓝色纯色背景，布置三点式光源，主光源从斜上方投射凸显连接器的立体轮廓，辅光源补光消除暗部死黑，轮廓光勾勒产品边缘提升层次感，最终呈现的渲染图清晰展示连接器的法兰安装结构、插合端形态与插针布局。结构设计上，该连接器为2针公头结构，采用方形法兰面板安装形式，四个安装孔可通过螺丝将连接器固定在设备面板上，插合端的圆柱壳体具备导向与防护作用，内部两根插针分别对应电源或信号的正负极回路，整体结构紧凑，安装稳固，符合军用电子设备对连接器高可靠性、强环境适应性的要求，建模过程中所有特征均保留参数化编辑能力，可根据实际选型需求调整法兰尺寸、插针直径、壳体长度等参数，适配不同的面板安装场景。
