基础开放式盒体钣金结构设计作品

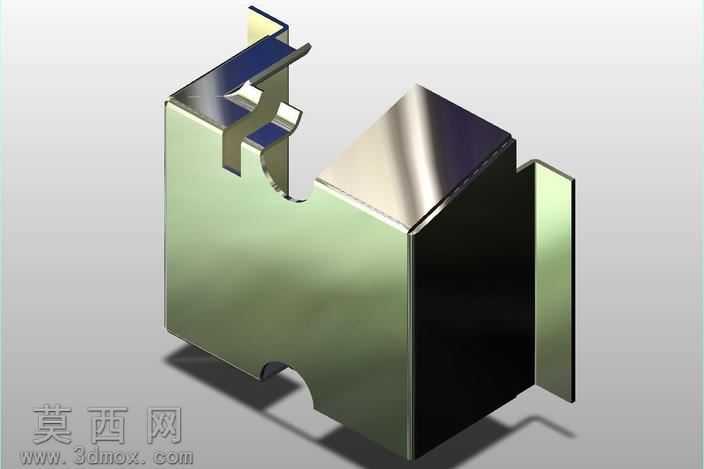

本作品为基础开放式盒体钣金构件，建模阶段依托三维参数化设计逻辑完成整体结构搭建，首先以钣金模块的基体法兰命令构建盒体的底部基准平面，结合实际钣金加工的工艺特性预留合理的折弯扣除量，确保后续展开下料的尺寸精度符合常规冲压折弯设备的加工公差要求。在侧壁结构设计上，采用两侧对称翻边、另外两侧带定位卡扣折边的结构形式，每一处折弯的圆角半径均匹配常规钣金冲压模具的R角参数，避免出现加工过程中因R角过小导致的板材开裂、或是R角过大导致的装配贴合度不足问题。模型渲染阶段采用哑光金属材质模拟常用冷轧钢板的表面质感，通过环境光遮蔽效果凸显各折边的衔接结构、卡扣的凸起形态以及边角处的工艺缺口细节，整体光影设置柔和均匀，能够清晰展现构件的立体形态与各部位的结构关系。材质参数设置上调整了金属表面的粗糙度与反射率，还原普通冷轧钣金件未经表面处理的原生质感，没有添加多余的镀层、喷涂效果，贴合基础钣金试样的视觉特征。结构设计层面充分考虑钣金加工的工艺合理性，在各折边的衔接位置预留了对应的止裂槽，避免折弯过程中出现材料拉扯变形的问题，侧边的卡扣结构与盒体主体为一体化钣金折弯成型，无需额外焊接或加装紧固件，能够实现与对应配合部件的快速卡接定位，两侧的外翻边结构既可以提升盒体整体的结构刚性，减少薄壁钣金件的受力变形量，也可以作为安装定位的基准面，用于后续与其他构件的装配固定。设计思路围绕基础钣金构件的通用化需求展开，整体结构简洁规整，没有冗余的造型设计，所有结构特征均服务于构件的容纳、定位与装配功能，既可以作为小型电子元器件的容纳壳体基础原型，也可以作为钣金折弯工艺教学的基础示例模型，帮助学习者理解基体法兰、边线法兰、止裂槽、折弯扣除等钣金设计核心知识点，掌握从三维建模到加工下料的完整设计逻辑，规避钣金设计中常见的工艺不合理问题，为后续复杂钣金构件的设计打下扎实的实践基础。
