直升机节流油门调速机械结构设计

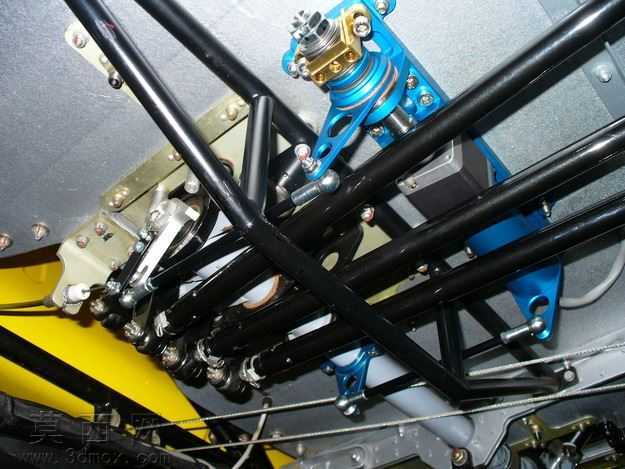

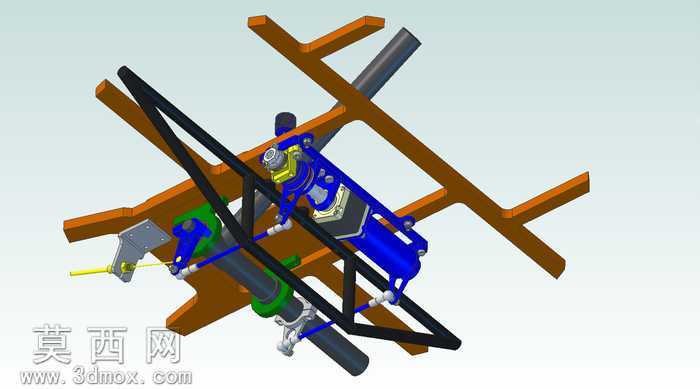

本作品为适配AK1-3 Sanka直升机开发的节流调速机械结构三维建模成果，建模过程中围绕小型载人直升机油门控制的高精度、高可靠性需求展开，完整还原了整套调速机构的装配逻辑与运动关系。建模阶段首先完成直升机机身安装支架的基准搭建，采用棕色硬质合金材质设定模拟机身承力框架的结构特性，框架预留的安装孔位完全匹配实机安装尺寸，确保整套机构可直接适配原机的安装空间。核心传动部分采用黑色框架式连杆结构作为力传递载体，建模时严格计算连杆的铰接点位置与运动行程，保证油门调节过程中无运动卡滞、无传动死点，连杆材质设定为高强度航空铝合金，兼顾结构强度与轻量化需求。动力执行单元采用蓝色伺服作动筒组件，建模时完整还原了作动筒的缸体、推杆、铰接接头等细节结构，搭配改装后的Rotorrway电子控制器适配接口，可实现电控信号到机械位移的精准转换，作动筒表面做阳极氧化质感处理，还原航空部件的真实材质表现。传动衔接部分设置了绿色限位缓冲组件与灰色铰接固定座，建模时对齿轮啮合间隙、铰接副转动阻尼都做了参数化设定，既保证油门调节的响应速度，又能过滤飞行过程中的振动干扰，避免油门开度出现非预期波动。末端油门输出端搭配黄色调节拉杆与金属油门摇臂，摇臂与发动机节气门的连接接口完全匹配实机尺寸，可实现从怠速到满油门的全行程精准控制。整套模型在渲染阶段采用白背景柔光布光，清晰展现各部件的装配层次与结构关系，所有铰接部位都做了装配间隙的细节处理，既符合机械加工的实际公差要求，也完整呈现了整套调速系统的运动逻辑，从安装支架到执行末端的每一个零件都经过尺寸校验，可直接用于后续的加工试制与装配验证，整套结构经过两年的实机安装与飞行测试迭代，结构稳定性与控制精度都满足小型直升机的飞行使用要求。
