自行车发动机齿轮系统花键轴三维设计

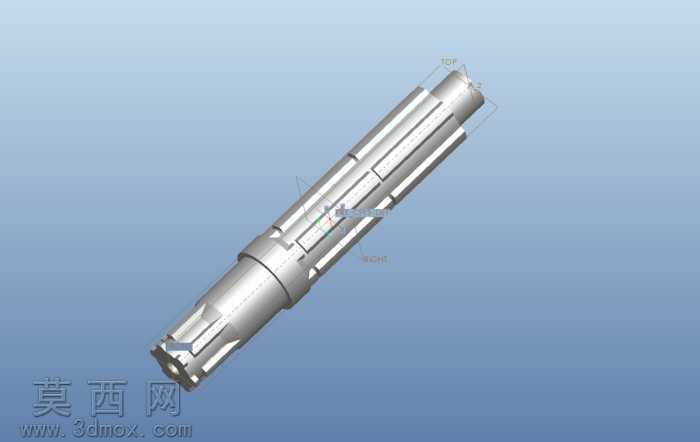

本模型为应用于自行车发动机齿轮系统的花键轴三维实体模型，建模阶段采用参数化设计思路，以回转体特征为基础，通过草图绘制轴体各段直径、长度的截面轮廓，经旋转凸台命令生成轴的基础基体，精准还原阶梯轴的各段轴径尺寸与轴向定位尺寸，保证轴肩位置符合齿轮、轴承等配套零件的装配定位要求。针对花键结构部分，先绘制单个键齿的截面齿形轮廓，通过拉伸切除生成单齿特征，再依托轴体的中心轴线进行圆周阵列，均匀排布所有花键齿，建模过程中严格控制齿形公差、齿向公差与齿距累积误差的设计参数，确保花键部分可与配套花键毂实现精准配合，满足扭矩传递的工况需求。轴体上的退刀槽、倒角、中心孔等工艺结构均按照机械加工规范逐一创建，轴端倒角采用45度标准倒角，退刀槽宽度与深度匹配对应加工工序的刀具参数，两端中心孔符合B型中心孔的标准尺寸，为后续的机械加工工序提供准确的结构参考。材质渲染阶段，为模型赋予合金钢材质效果，调整金属材质的粗糙度、反光度与环境贴图参数，还原金属轴类零件经精加工后的金属光泽与表面质感，同时对花键齿面、轴颈配合面等关键工作面做细微的质感区分，体现不同加工面的粗糙度差异。结构设计上，该花键轴采用多阶梯结构，不同轴段分别承担齿轮安装、轴承支撑、动力输出的功能，花键段位于动力输入端，可实现大扭矩的平稳传递，中间轴肩为齿轮提供轴向定位，两端轴颈与轴承配合实现轴体的回转支撑，整体结构紧凑，各段载荷分布经过合理优化，可有效降低轴体工作过程中的应力集中，提升零件的疲劳强度与使用寿命。建模过程中对所有装配配合面做了公差适配设计，确保与配套齿轮、轴承、密封件等零件可实现无干涉装配，模型可直接用于装配仿真、运动干涉检查、有限元受力分析等后续设计环节，也可作为机械设计教学中轴类零件建模的典型参考案例。
