自行车引擎发动机装配结构三维设计

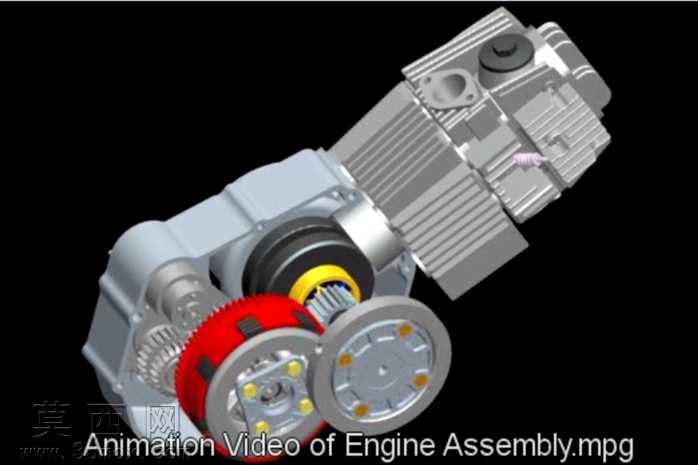

本作品为自行车配套引擎发动机的装配演示三维设计，依托三维建模软件完成全零部件的参数化构建与装配流程动画制作。建模阶段遵循机械设计规范，先对发动机核心组成部件进行拆解测绘式建模：包含缸体散热结构、曲轴连杆组件、离合器总成、传动齿轮组、启动端盖等核心零件，每个零件均严格按照实际加工公差设定建模尺寸，对缸体外壁的散热鳍片采用阵列特征快速生成，保证鳍片间距均匀、厚度一致，还原真实发动机的散热结构设计；对曲轴的偏心轴段、连杆的轴孔配合位采用同轴度约束建模，确保后续装配时运动副无干涉。材质与渲染阶段，针对不同零件的实际材质赋予对应材质属性：缸体部分采用铸铝材质，调整金属粗糙度与反射参数，还原铸铝件的亚光金属质感；传动齿轮组采用调质钢材质，添加轻微的表面磨损纹理提升真实感；离合器摩擦片采用复合摩擦材质，区分红色摩擦层与金属基片的材质差异；密封胶圈、油封等橡胶件赋予黑色软质橡胶材质，调整高光参数体现橡胶的哑光弹性特质。装配设计环节按照实际发动机的装配工艺流程设置动画顺序，从曲轴箱基体开始，依次完成曲轴组件装入、连杆活塞组装配、缸体扣合、散热端盖固定、离合器总成安装、传动齿轮啮合调试、外侧端盖锁附等完整流程，每个装配步骤添加对应的零件移动、旋转动画，同时设置运动副的机械约束，保证齿轮啮合传动、曲轴旋转等动作符合机械运动原理，动画过程中可清晰观察到内部零件的配合关系，直观展示发动机从零散零件到完整总成的装配逻辑。设计过程中重点验证了各零部件的装配干涉情况，通过软件的干涉检查功能排查零件配合间隙问题，对齿轮啮合的侧隙、轴承与轴的配合公差进行优化调整，确保装配完成后发动机的动力传递路径顺畅，可直观呈现自行车引擎的内部构造与装配逻辑，为该类小型动力装置的结构认知、装配教学提供直观的三维可视化参考。
