Morsa段Canos管夹持工作台结构设计

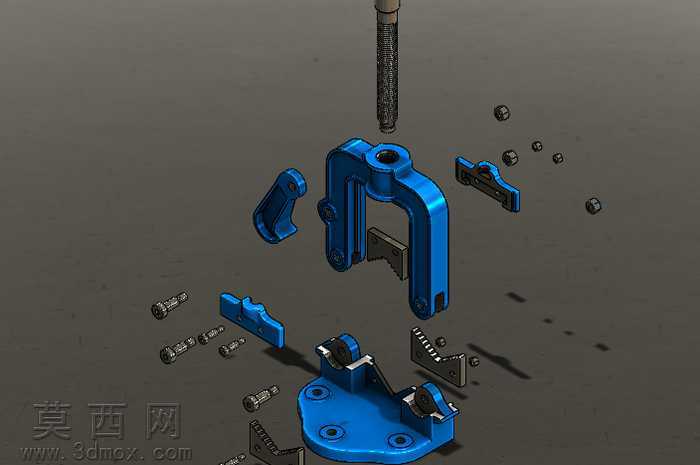

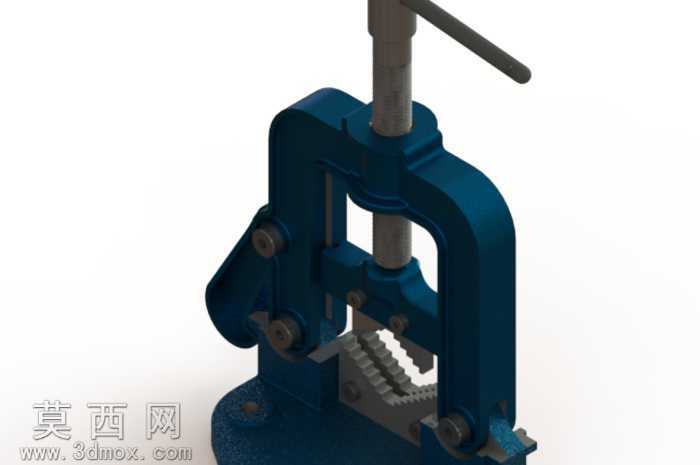

本作品为Morsa段Canos管夹持类工作台的三维结构设计，整体采用SolidWorks完成全参数化建模，通过爆炸视图清晰呈现各组成部件的装配关系与空间排布。建模过程中严格遵循机械加工工艺要求，对每一个零件的尺寸公差、配合间隙做了合理设定，保证虚拟装配后无干涉问题，可直接用于后续的工程图导出与实物加工参考。材质设定上，主体承载结构采用铸铁材质，通过渲染调整金属粗糙度、哑光漆面质感，还原铸铁工装厚重耐磨的视觉特性；活动手柄、锁紧压块等操作部件采用调质钢材材质，表面做发黑处理的材质表现，紧固件部分还原标准件的镀锌金属光泽，不同材质的光影区分让整体渲染效果层次分明，清晰区分功能部件。结构设计上，该工作台采用分体式C型夹座配合底部可调V型支撑座的组合结构，底部基座设置三个安装固定孔，可稳固安装在操作台面；上方夹座通过梯形丝杆传动实现上下开合，配合带齿纹的防滑压块，可对不同管径的圆形管件实现稳定夹持，避免加工过程中管件转动打滑；侧面设置快拆扳把结构，可实现快速开合调整，无需全程旋转丝杆，提升管件装夹效率；配套的锁紧螺丝、定位销、调节垫块等零件均采用标准件设计，降低后续加工与维护成本。设计思路围绕管件加工作业的实际需求展开，兼顾夹持稳定性与操作便捷性，爆炸视图的呈现方式可让使用者快速理解装配逻辑，各部件的连接方式、运动行程都在建模阶段做了运动仿真验证，确保丝杆进给、扳把锁紧、V型块调节等动作顺畅无卡滞，整体结构紧凑，夹持力充足，可适配小尺寸管件的锯切、打磨、倒角等多道加工作业场景，为小型管件加工工位提供可靠的夹持工装方案。
