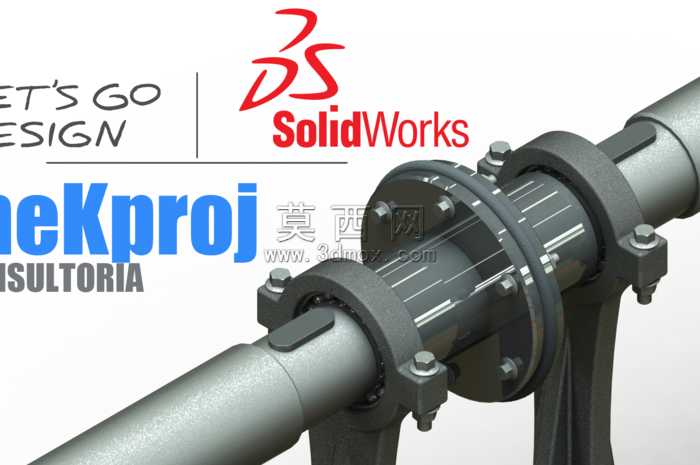

法兰式管道支座连接结构三维设计

本作品采用SolidWorks完成全参数化三维建模，整体围绕工业管道支撑与轴系连接场景展开设计，完整还原了法兰式管道支座的装配结构细节。建模过程中首先对金属管道主体进行参数化草绘，通过拉伸特征生成等径直管段，保证管壁厚度均匀一致，符合工业流体输送管道的常规尺寸规范。针对核心的法兰连接结构，建模时严格遵循法兰盘的标准尺寸逻辑，在法兰盘端面均匀分布螺栓通孔，每个孔位对应配套的六角头螺栓与六角螺母，螺栓与螺母的螺纹细节通过螺旋扫描特征精准还原，装配时采用同轴心、端面重合的配合约束，确保法兰盘对接后无错位偏移，模拟实际工程中法兰密封连接的装配要求。管道下方的支撑支座采用立式支撑结构，支座与管道接触位置设计有弧形贴合面，通过拉伸切除特征生成与管道外径完全匹配的弧面，保证支撑时受力均匀，支座底部设计有平整安装基面，可通过螺栓固定在设备机架或安装基础上。材质渲染阶段，所有金属部件均赋予哑光铸铁材质，调整材质的粗糙度、金属度参数，还原铸铁件表面细微的颗粒质感与哑光金属光泽，螺栓、螺母等标准件赋予稍亮的镀锌钢材质，通过材质差异区分不同零部件，提升装配结构的辨识度。渲染时采用柔和的工业场景布光，主光源从侧上方照射，突出法兰盘、螺栓、支座的结构轮廓与立体感，辅光源补光消除结构死角的暗部阴影，整体渲染效果真实还原工业零部件的实际外观质感。设计过程中充分考虑结构的可装配性与工程实用性，所有配合间隙均符合机械设计的公差要求，既保证了管道连接的同轴度，又通过支座结构为长距离管道提供稳定支撑，可直接用于机械设计教学演示、工业管道系统方案展示、零部件装配工艺模拟等场景，完整呈现了工业管道支撑连接结构的设计逻辑与细节特征。
