循环流化床火力发电厂工艺流程三维模型

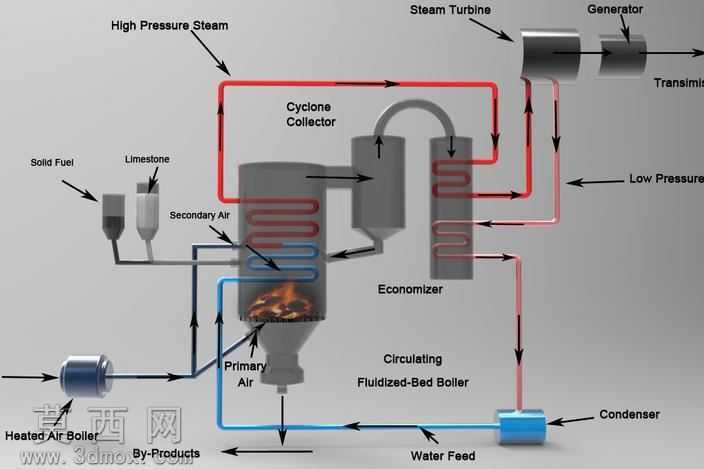

本作品为循环流化床火力发电厂完整工艺流程的三维展示模型，建模阶段采用PTC Creo Parametric与Solid Edge协同完成，严格遵循火力发电厂实际热力系统的布局逻辑，对各核心功能单元进行等比例还原。模型构建过程中，首先梳理完整的工质流向逻辑，将整个系统划分为燃料供给单元、燃烧反应单元、汽水循环单元、烟气处理单元、发电输出单元、冷凝回水单元六大模块，逐一完成单个零部件的参数化建模，再按照实际管路连接逻辑完成总装装配，确保各部件的连接关系、空间位置与实际电厂布置完全匹配。材质渲染阶段，针对不同功能部件赋予差异化材质：锅炉本体采用耐高温哑光金属材质，还原工业设备厚重的金属质感；蒸汽管路采用红、蓝两色区分高温高压蒸汽与低温回水，清晰标识工质流向；旋风分离器、省煤器等辅机设备采用哑光灰铸铁材质，还原工业设备真实外观；冷凝器、空气预热器等换热设备采用半哑光金属搭配局部透明材质，可直观展示内部换热结构；燃料进料、石灰石供给装置采用磨砂工程塑料与金属搭配的材质，区分不同功能部件的材质属性。结构设计上，完整还原了循环流化床锅炉的核心结构，包括一次风、二次风送风通道，石灰石脱硫进料口，旋风分离器气固分离结构，省煤器换热管束排布，蒸汽轮机的级间叶片布局，发电机与汽轮机的联轴传动结构，以及凝汽器、给水管路的完整回水回路，所有管路的走向、弯头角度、连接节点都严格参照实际电厂系统图设计，可清晰展示从固体燃料送入、燃烧放热、加热给水产生高压蒸汽、蒸汽推动汽轮机转动带动发电机发电、乏汽冷凝后回到锅炉的完整发电循环流程，同时直观呈现循环流化床锅炉配套的旋风除尘、石灰石脱硫等环保处理环节的工作路径。设计思路上，摒弃了复杂的内部不可见结构，在保证系统完整性的前提下对非核心结构做适度简化，重点突出工质流向与各单元的功能关联，通过色彩区分不同回路，让整个发电流程的逻辑一目了然，既满足工艺流程展示的直观性需求，也保证了三维模型的轻量化，可用于火力发电原理教学、电厂系统布局演示等场景，帮助观看者快速理解循环流化床火力发电厂的完整工作原理与各设备的功能定位。
