带键槽斜齿螺旋齿轮三维设计作品

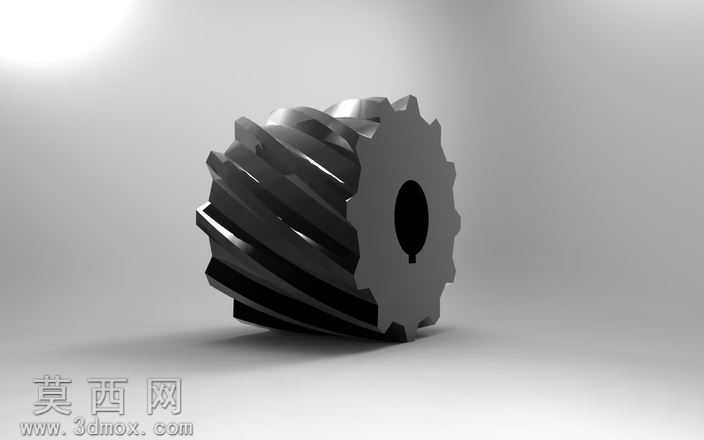

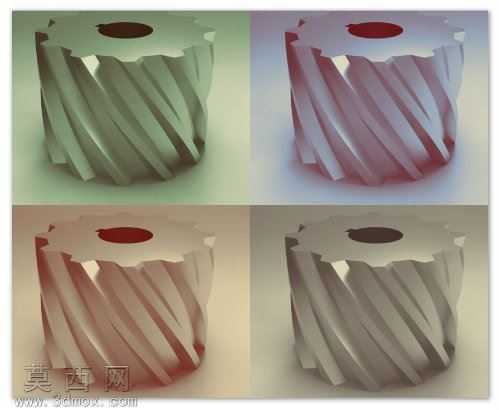

本作品为带中心键槽的螺旋齿轮三维建模成果，建模过程以机械设计手册中圆柱斜齿轮的参数规范为核心依据，首先确定齿轮的模数、齿数、螺旋角、齿宽、内孔直径及键槽尺寸等核心参数，通过三维建模软件的参数化草图功能绘制齿轮的端面齿形轮廓，依托螺旋线扫描功能生成连续的斜向轮齿结构，保证轮齿螺旋升角均匀一致，齿面过渡平滑无棱角。建模过程中对齿顶、齿根的圆角做了精细化处理，避免应力集中的结构缺陷，中心内孔的键槽严格按照平键连接的标准尺寸绘制，保证键槽与孔壁的垂直度、键槽侧面的平面度符合装配要求。材质设置采用工业常用的45号调质钢材质参数，渲染时赋予金属哑光质感，通过环境光漫反射效果凸显轮齿的螺旋走向与金属表面的细腻纹理，渲染视角选取斜向俯视角度，可同时展现齿轮的端面结构、轮齿的螺旋形态以及中心键槽的细节特征。结构设计上充分考虑螺旋齿轮的传动特性，轮齿沿轴向呈连续螺旋排布，相比直齿轮具备更高的重合度，传动过程中载荷分布更均匀，运行噪音更低，可承受更大的传动载荷，中心通孔与键槽的组合设计可实现齿轮与传动轴的周向固定，保证扭矩传递的稳定性。建模过程中对每一个轮齿的齿形做了一致性校验，确保所有轮齿的齿厚、齿距、螺旋角度完全统一，无建模误差导致的齿形错位问题，齿面与齿根的过渡曲面做了曲率连续处理，既符合实际加工的工艺要求，也能直观展现零件的真实结构形态，可用于机械传动结构的装配仿真、运动干涉检查以及工程图纸的生成参考。
