90度双法兰连接弯头三维结构设计

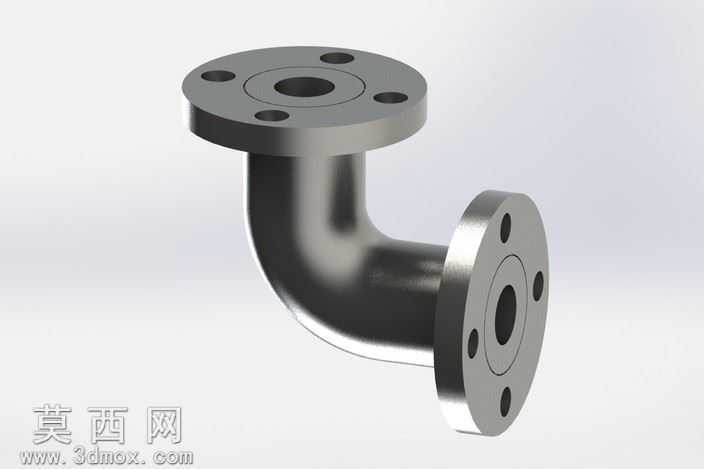

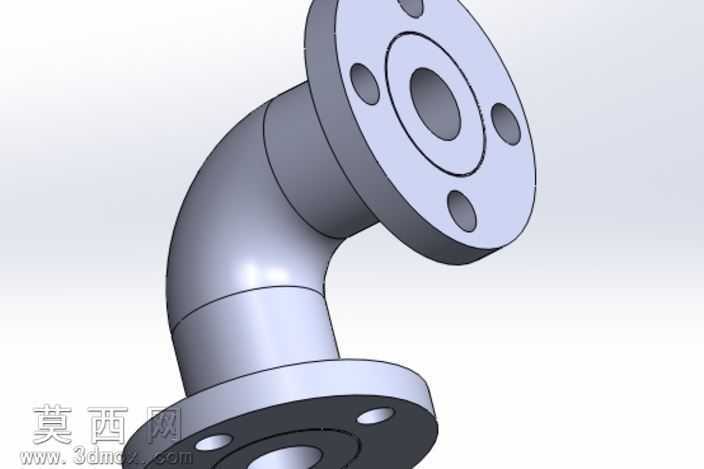

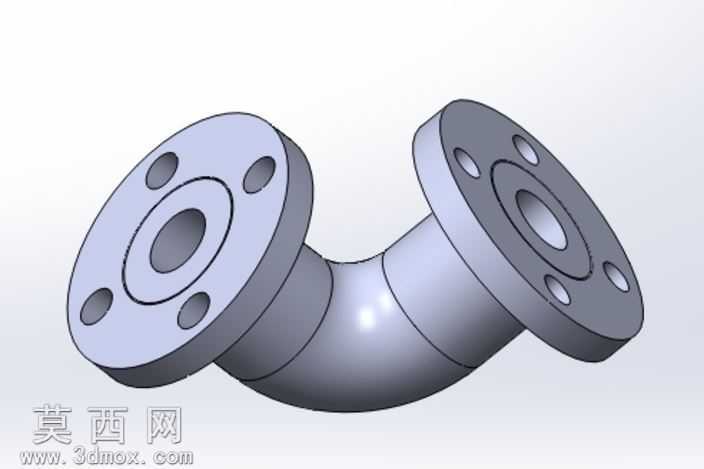

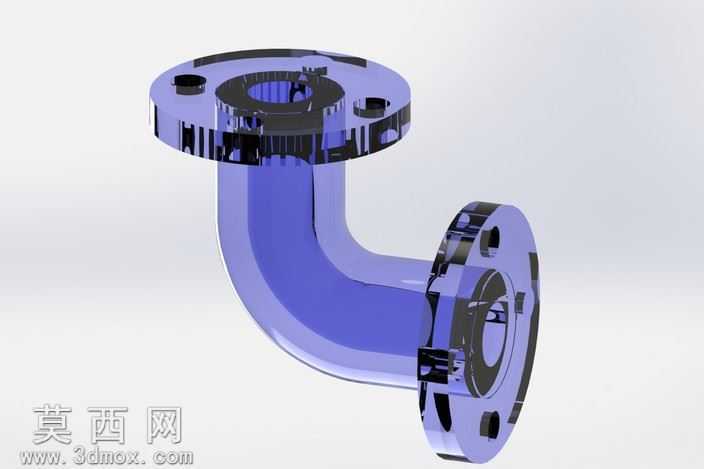

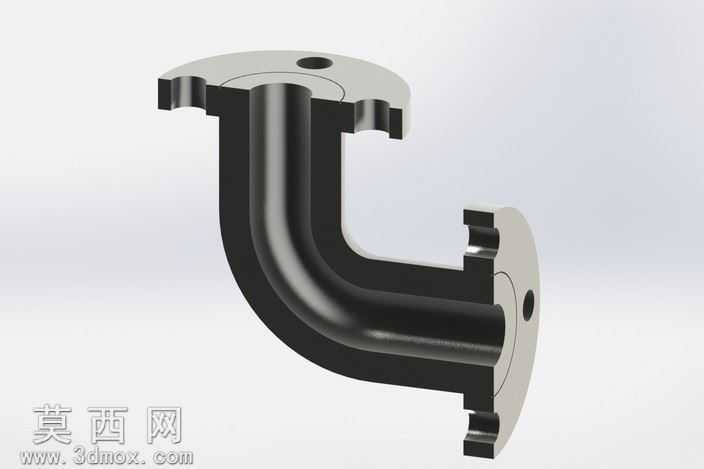

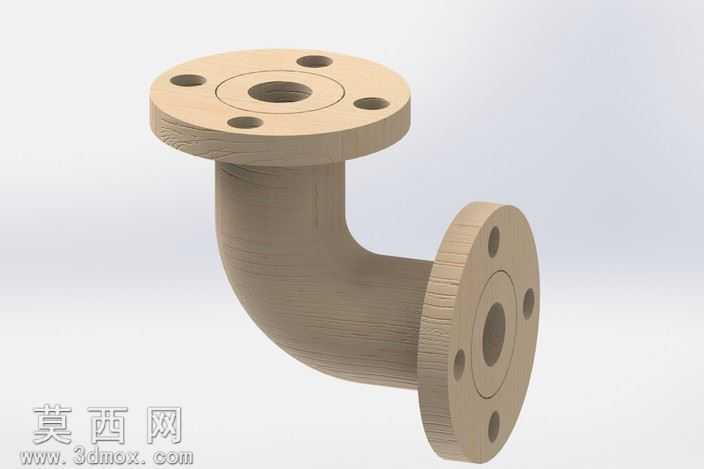

本作品为90度双法兰连接弯头的三维参数化建模成果，建模过程严格遵循工业管道连接件的通用设计规范，采用主流三维机械设计软件完成全流程构建。建模阶段首先梳理弯头的核心结构逻辑：整体为90度圆弧弯转的中空管状主体，两端分别集成标准圆形对接法兰，弯管主体采用等通径设计，保证管路内部流体通路的顺畅性，避免通径突变带来的流阻异常升高。建模时先绘制弯管的中心引导线，以标准管道通径为截面直径完成扫掠生成弯管基体，两端法兰部分以对接端面为基准面绘制法兰盘草图，按照法兰通用标准均匀布置螺栓通孔，同时在法兰与弯管主体的衔接位置设计过渡圆角，消除直角应力集中风险，提升结构受力合理性。材质与渲染环节，针对工业金属管件的实际应用场景，为模型赋予哑光铸钢材质效果，调整材质的粗糙度、金属度参数还原工业金属的真实质感，渲染时采用柔和的环境光源，清晰呈现法兰端面的螺栓孔分布、弯管外壁的曲面过渡、各部位的壁厚特征，同时通过光影层次突出结构的立体感，让模型的结构细节一目了然。结构设计层面，两端法兰盘的密封面采用平面密封结构，适配常规法兰连接的密封垫片安装需求，螺栓孔的位置度、法兰盘厚度、弯管的弯曲半径均参考通用管路设计标准设定，保证模型具备实际工程参考价值，可直接用于管路系统的装配干涉校验、方案展示等场景。整体建模过程注重参数的关联性，法兰盘尺寸、弯管通径、弯曲半径等核心参数均可通过参数表快速调整，适配不同通径规格的法兰弯头快速改型设计，模型的几何特征无破面、无冗余线条，曲面过渡顺滑，装配基准面清晰明确，能够满足后续工程出图、装配仿真、渲染展示等多场景的使用需求，还原了工业法兰弯头的真实结构特征与设计逻辑。
