50cc发动机连杆结构三维设计作品

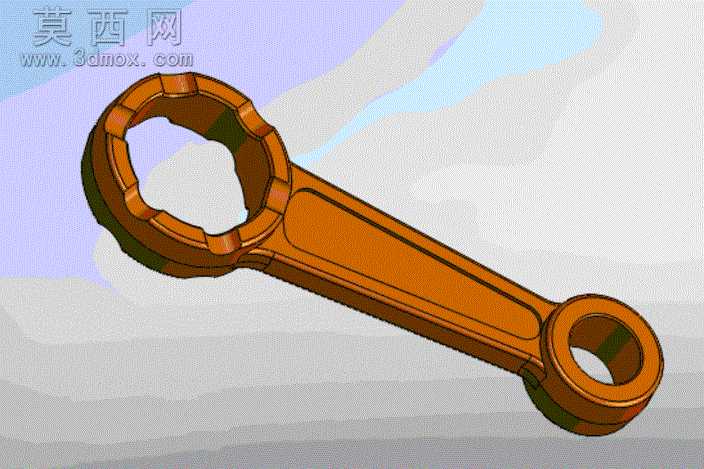

本作品为50cc排量动力设备配套的连杆三维建模作品，建模过程依托三维参数化设计软件完成，整体建模流程遵循机械零件设计的严谨逻辑，从连杆的实际工况受力需求出发搭建整体结构。建模初始阶段先完成连杆整体轮廓的草绘布局，精准定位大小头孔的中心距参数，匹配50cc动力单元的曲轴与活塞销安装尺寸，确保孔位间距的公差符合动力传动的装配要求。模型的大头端采用多瓣式定位结构设计，对应曲轴连杆轴颈的安装定位需求，大头外圈做了等距分布的加强凸棱结构，既可以强化大头端的结构强度，承受曲轴运转带来的交变冲击力，也能在装配过程中起到定位防错的作用。杆身部分采用变截面工字型过渡结构，从大头端向小头端平滑收窄，在保证整体抗弯抗扭强度的前提下，尽可能降低连杆自身的往复运动重量，减少动力运转过程中的惯性损耗，杆身表面做了平整的曲面过渡处理，避免应力集中的结构死角。小头端为整圈环形通孔结构，对应活塞销的安装配合尺寸，大小头与杆身的衔接位置都做了大圆角过渡处理，分散应力传递路径，提升零件的疲劳使用寿命。材质渲染阶段选用了金属质感的橙棕色涂装效果，模拟发动机连杆经过表面氧化处理后的金属质感，不同结构面做了差异化的光影处理，清晰呈现出连杆的轮廓层次与结构细节，渲染过程中调整了材质的反光度与粗糙度参数，还原金属机加工零件的真实视觉效果。整个模型的结构完全参照真实50cc发动机连杆的生产设计标准搭建，所有的壁厚、过渡圆角、孔位尺寸都经过参数化校验，既可以作为机械设计教学的演示案例，也能够为同类型小排量动力连杆的设计优化提供结构参考，完整还原了连杆从概念草绘到参数化建模、再到材质渲染的全流程设计思路，每一处结构设计都对应实际的功能需求，没有冗余的装饰性结构，完全服务于动力传动的实际使用场景。
