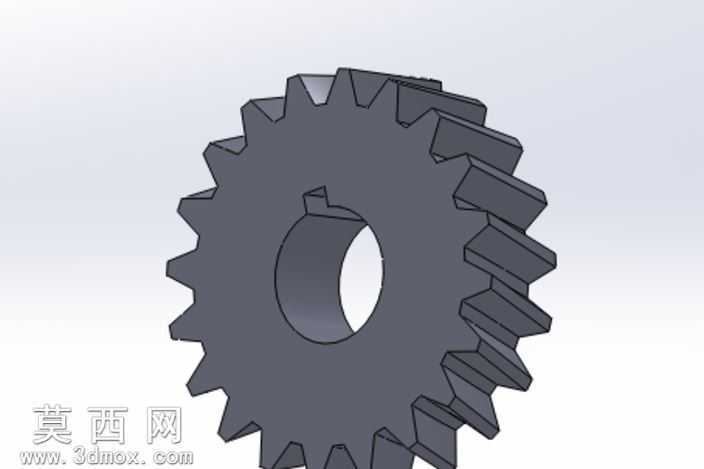

带键槽斜齿圆柱螺旋齿轮三维建模作品

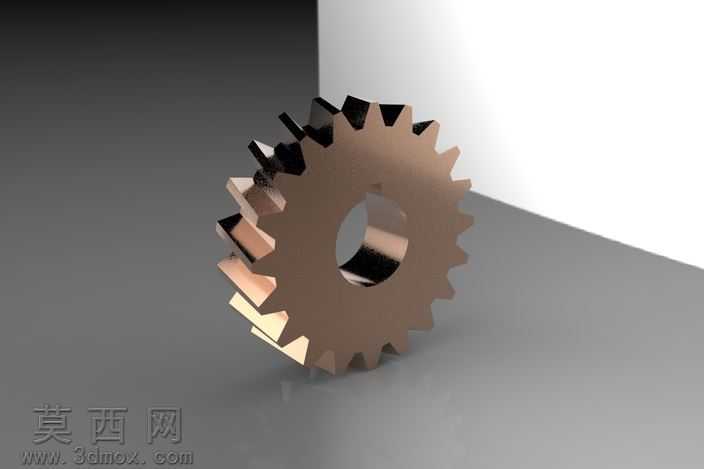

本作品为圆柱螺旋斜齿轮的三维参数化建模成果，建模过程以机械设计手册中渐开线圆柱斜齿轮的设计规范为核心依据，首先通过三维建模软件的草图绘制模块完成齿轮端面渐开线齿廓的精准绘制，通过参数化方程定义渐开线的生成轨迹，保证齿形压力角、模数、齿数等核心参数符合通用传动设计标准，完成单齿端面轮廓绘制后，通过螺旋线扫描特征生成单个斜齿的实体结构，螺旋升角参数经过反复校验，匹配斜齿轮平稳传动的设计需求，避免传动过程中出现卡滞、冲击等问题。完成单齿建模后，通过圆周阵列特征生成整圈轮齿结构，阵列过程严格保证齿距均匀，齿间间隙符合啮合传动的公差要求。齿轮基体部分采用拉伸凸台特征生成，中心轴孔的尺寸按照通用传动轴的配合公差设计，轴孔内侧的键槽结构通过拉伸切除特征完成，键槽的位置、宽度、深度参数均符合平键连接的国家标准，保证齿轮与传动轴装配时能够可靠传递扭矩，不会出现周向打滑的问题。模型的材质赋予采用机械结构常用的45号调质钢材质参数，渲染过程中调整金属材质的粗糙度、反光度参数，还原钢制齿轮经过机加工后的哑光金属质感，同时对齿面、轴孔内壁、键槽侧面等关键配合面做了视觉区分，突出配合面的加工精度特征。建模过程中对齿轮的所有棱边做了符合工艺要求的微小倒角处理，避免实际生产中出现锐边划伤、应力集中的问题，齿根部分做了标准的圆角过渡，提升齿轮的抗弯曲疲劳强度。整个模型的结构完全遵循实际齿轮加工的工艺逻辑，没有出现违背机械加工常识的不合理结构，所有特征参数均可直接导出用于后续的工程图生成、数控加工编程或者传动装配仿真，能够直观展示螺旋斜齿轮的结构特点，可用于机械原理教学、传动机构虚拟装配、产品设计方案展示等多个场景，模型的特征树结构清晰，参数可编辑，使用者可以根据实际传动需求修改模数、齿数、螺旋角、齿宽、轴孔直径等核心参数，快速生成符合不同使用场景的螺旋齿轮模型。
