轮式牵引真空吸盘结构三维设计

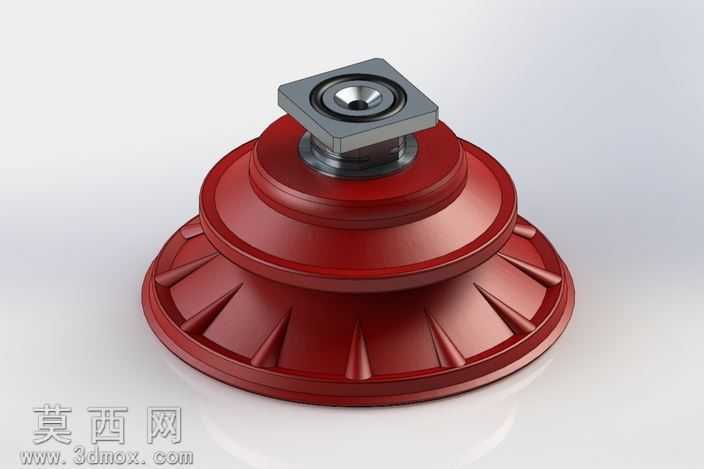

本作品为轮式牵引真空吸盘的三维建模设计，整体建模过程依托三维参数化设计软件完成，从核心功能结构出发拆分建模模块，依次完成顶部连接基座、中部层级承托结构、底部带加强筋的吸盘主体三个核心部分的参数化搭建。建模初期先梳理真空吸盘的工作逻辑：顶部方形基座为设备对接接口，需匹配自动化牵引设备的安装尺寸，因此建模时严格把控基座的安装孔位、对接平面的平面度参数，采用凸台拉伸、切除命令完成基座的实体构建，对基座中心的气路接口做同轴度约束，保证后续气路连通的密封性。中部采用三层阶梯式的承托结构，每层阶梯做圆角过渡处理，既避免应力集中问题，也优化整体外观的层次感，建模时通过旋转凸台命令快速生成阶梯主体，再对每层边缘做等半径圆角处理，保证曲面过渡顺滑无棱角。底部吸盘主体为核心吸附功能区，外圈均匀分布12条径向加强筋，既提升吸盘受压时的结构强度，也能在抽真空时引导吸盘边缘均匀贴合吸附面，建模时先通过旋转命令生成吸盘的锥形基体，再绘制单条加强筋的截面轮廓，通过圆周阵列命令完成所有加强筋的均匀排布，对筋条与基体的衔接处做圆角处理，消除建模产生的尖锐边线。材质渲染阶段，顶部金属基座采用磨砂金属材质，调整金属粗糙度、反射率参数还原硬质合金的哑光质感；中部与底部吸盘主体采用红色丁腈橡胶材质，调整材质的漫反射颜色、凹凸贴图参数，模拟橡胶表面细微的磨砂触感，同时添加轻微的半透明效果还原橡胶材质的光学特性；场景搭建采用纯白影棚环境，添加三点布光系统，主光从侧上方45度照射突出结构层次，辅光补暗部阴影，轮廓光勾勒吸盘边缘线条，最终渲染图清晰呈现各部分的结构细节与材质差异。设计过程中重点考量牵引工况下的结构稳定性，底部加强筋的高度、厚度参数经过反复调整，既保证吸盘吸附时的形变余量，也避免牵引过程中筋条断裂，阶梯式的中部结构可分散牵引时的拉力，避免应力集中在基座与吸盘的衔接处，整体结构紧凑，适配自动化产线的物料牵引、搬运场景的使用需求。
