工业用带金属接头真空吸盘结构设计

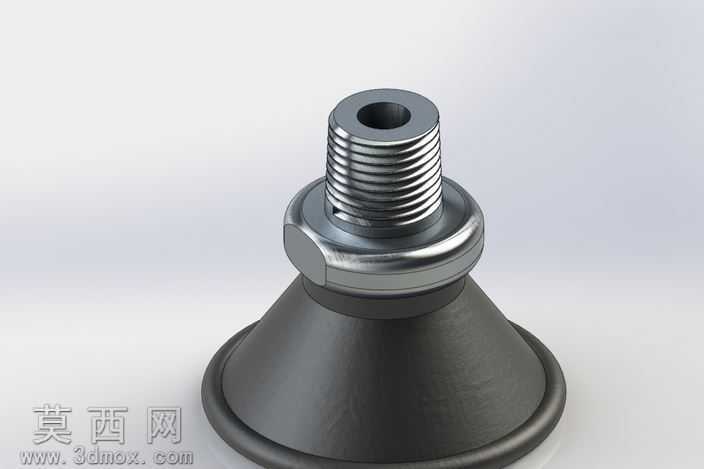

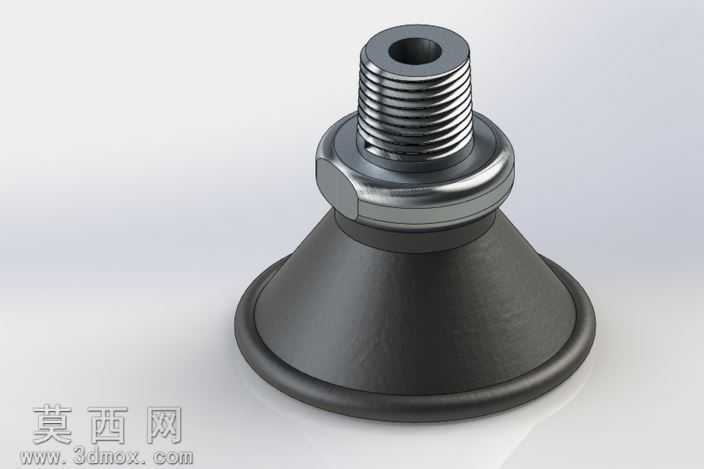

本作品为工业气动系统配套的真空吸盘三维建模作品，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定整体装配基准与功能尺寸，再拆分金属接头与橡胶吸盘两大核心部件进行独立建模，最终完成装配约束与干涉检查，确保各部件配合尺寸精准无偏差。金属接头部分建模时，先绘制外螺纹截面轮廓，通过螺旋扫描命令生成标准外螺纹特征，螺纹牙型、螺距均符合气动连接件通用标准，接头中部的六角拧动结构采用拉伸切除结合倒角命令完成，边角处做了适配装配的圆角过渡，避免应力集中；接头与橡胶吸盘衔接的凸缘结构，通过回转命令生成，尺寸经过反复校核，确保与橡胶吸盘的卡合深度足够，使用过程中不会出现脱落漏气的问题。橡胶吸盘主体采用圆锥台加唇边的结构设计，建模时先绘制回转母线，通过回转命令生成主体基础形态，底部唇边做了薄边加厚处理，唇边外侧做微小的圆弧过渡，保证与被吸附表面接触时能够形成可靠的密封腔，吸盘与金属接头衔接的内嵌卡槽，通过拉伸切除与阵列命令完成，卡槽的尺寸与金属接头凸缘完全匹配，装配后可实现径向与轴向的双重定位。材质渲染阶段，金属接头部分赋予哑光金属材质，调整金属粗糙度、反射率参数，还原机加工金属件的真实质感，表面添加细微的机加工纹理贴图，提升渲染真实度；橡胶吸盘部分赋予黑色丁腈橡胶材质，调整材质的漫反射、粗糙度参数，还原橡胶材质哑光、微弹性的视觉特征，唇边部分做轻微的半透明质感调整，模拟软质橡胶接触受压后的视觉效果。整体建模过程严格遵循工业气动配件的实际生产尺寸规范，所有特征均保留参数化编辑属性，可根据实际使用场景调整接头螺纹规格、吸盘直径、圆锥台角度等核心参数，适配不同的吸附工况需求，模型完成后经过装配干涉检查，所有配合面间隙符合实际装配公差要求，可直接用于气动系统的装配模拟、工况演示以及后续的工程图纸导出工作。
